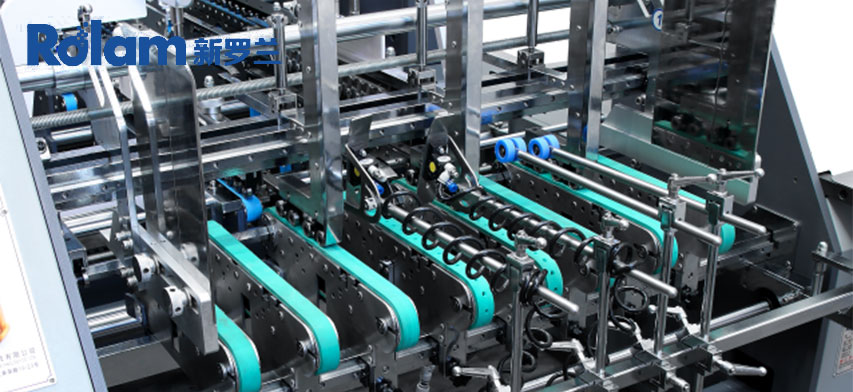

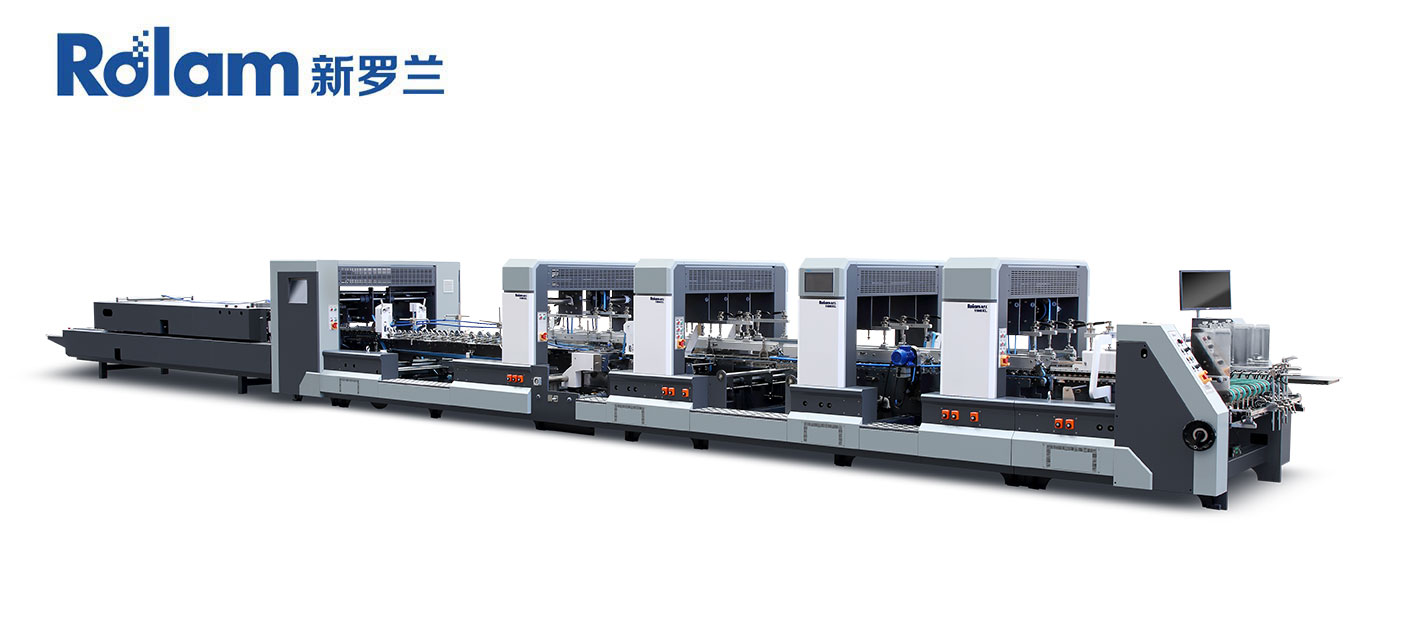

Plegadora-encoladora automática inteligente de alta velocidad de 4 a 6 esquinas de la serie XL

Modelo

650

800

1100

Material de papel

Cartón de 210-800 g/m², flauta A/B/E

Velocidad máxima

400 m/min

Grosor máximo de la caja plegada

12 mm

12 mm

12 mm

Forma de plegar

El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.

Fuente de alimentación

3P 380V 50HZ

Ancho en blanco

650 mm

800 mm

1100 mm

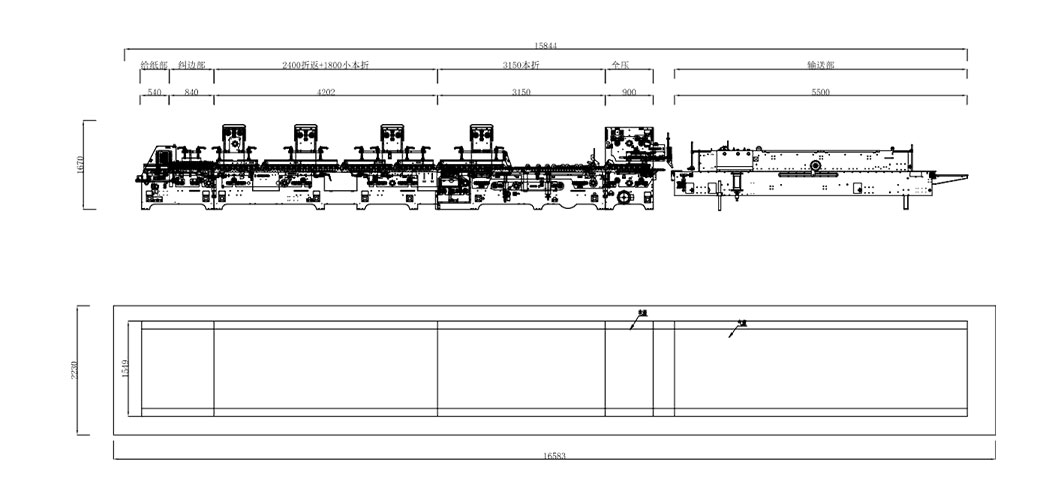

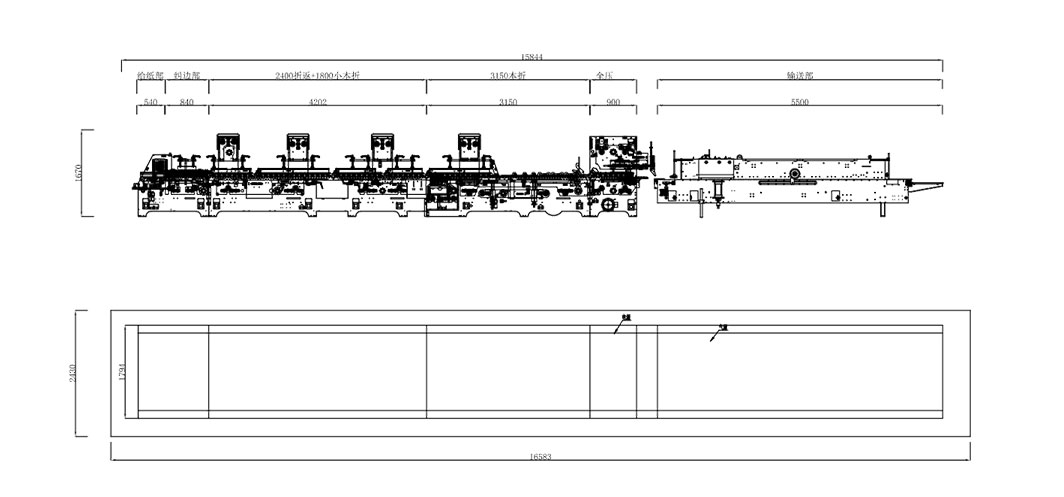

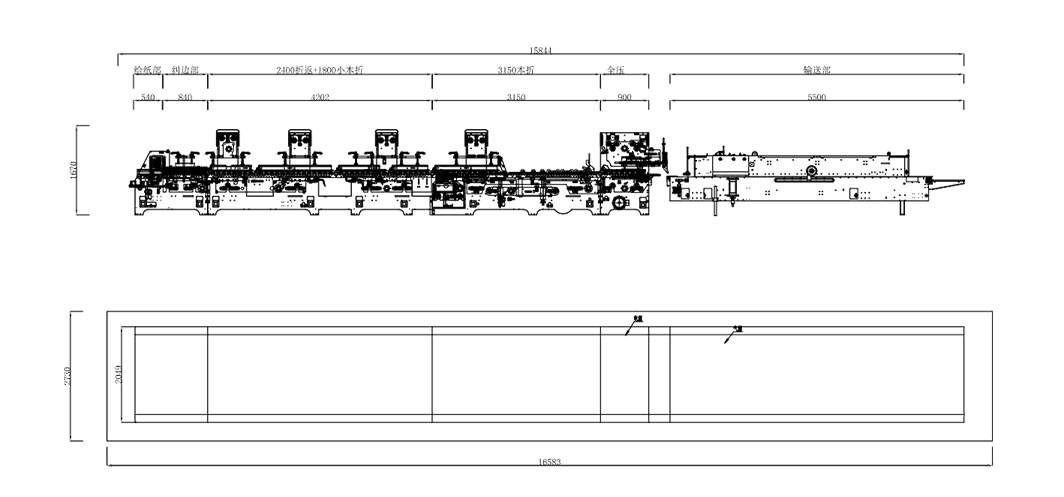

Largo x Ancho x Alto

15,8 x 1,54 x 1,67 m

15,8 x 1,79 x 1,67 m

15,8 x 2,0 x 1,67 m

Peso neto

7.0T

8.0T

9.0T

Potencia total

30 kW

32 kW

32 kW

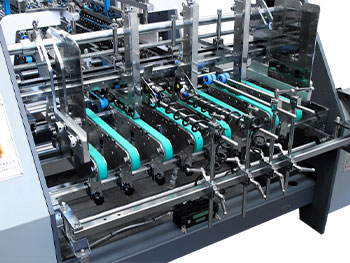

Sección de alimentación de papel

1. Un motor de frecuencia variable acciona la sección de alimentación y se sincroniza con el motor principal
. 2. La sección de alimentación está equipada con tres cuchillas de alimentación, ajustando las longitudes asimétricas según la muestra de la caja.
3. El ancho del riel se puede ajustar horizontalmente mediante una cinta de alimentación de siete piezas de 30 mm de espesor y una placa metálica de 10 mm.
4. Los operadores pueden accionar el interruptor de alimentación en cualquier región.
5. La rueda de accionamiento de gofrado guía la cinta de la sección de alimentación; las compuertas de alimentación laterales a la derecha e izquierda son ajustables según los productos.
6. El dispositivo de vibración se coordina con el motor, lo que ayuda a la máquina a alimentar de forma consecutiva y automática, rápida y sencilla. La sección de alimentación puede apilar cartón de 400 mm de altura.

Sección de alineación

El cartón procedente de la sección de alimentación será corregido por la sección de alineación para garantizar una transmisión precisa.
La presión de prensado se puede ajustar para adaptarse a diferentes grosores de cartón.

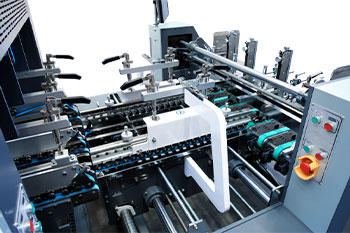

Sección de preplegado

Primera línea de plegado especial con pre-plegado de 180°. Tercera línea de 165°, que cumple perfectamente con los requisitos del embalaje automático.

Sección inferior del cierre de seguridad

El conjunto completo de dispositivos de bloqueo inferior hace que la parte inferior del bloqueo quede perfecta. Tablero superior de correa seccionado con un diseño especial.

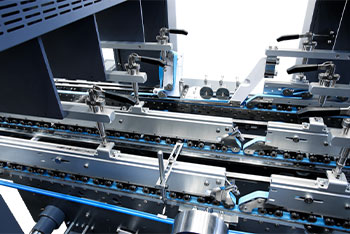

Tanque de encolado inferior

1. El depósito de pegamento inferior tiene una capacidad de 2 litros.
2. Fácil de desmontar y limpiar.
3. Sistema de pegamento superior electrónico mediante pistolas.

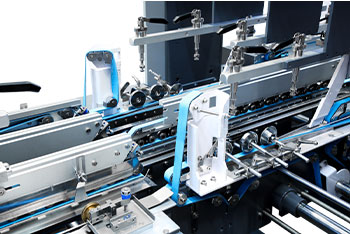

Plegado y cierre

1. La segunda y cuarta línea de plegado giran 180°.
2. La sección de plegado y cierre se transmite desde la derecha y la izquierda; la velocidad de la cinta se puede ajustar por separado y la trayectoria de la caja se puede corregir para garantizar una entrega recta.
3. El soporte central inferior de plegado final sube y baja neumáticamente.

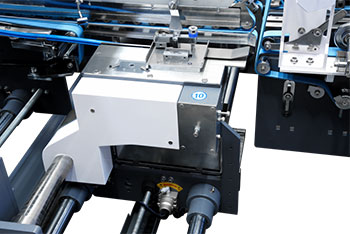

Sección de rombone

1. La cinta transportadora superior e inferior se pueden ajustar por separado.
2. Incorpora un dispositivo de conteo fotoelectrónico y un dispositivo de expulsión de papel que presiona el papel después del conteo, facilitando así el empaquetado. También cuenta con un dispositivo de inspección de alimentación de papel.
3. Incluye una función de presión para la caja tipo RSC.

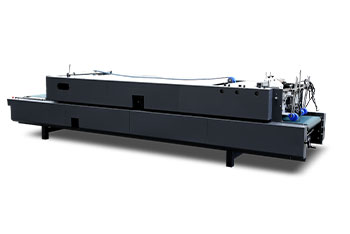

Cuadrado de cajas

Sección de prensado completa, continua y automática, con un mecanismo de recogida de cajas que garantiza una transferencia ordenada a la sección de prensado, asegurando un flujo bien alineado.

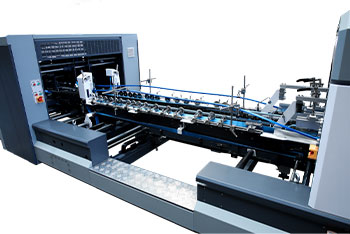

Transmisión

1. Equipada con una banda de esponja adicional especial para el prensado de la parte inferior de la caja.
2. La sección superior se mueve hacia adelante y hacia atrás, lo que permite diferentes longitudes de caja.

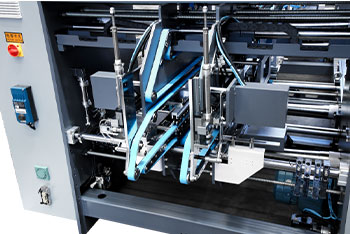

4 y 6 esquinas

Sistema electrónico motorizado y sin temporización para el plegado trasero, con tecnología de servomotor inteligente.

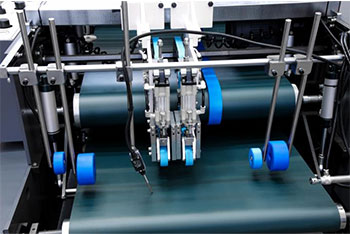

Sistema de pegamento frío

Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado
rápido y un dimensionamiento preciso.

Caja de línea recta

Modelo

Tipo 650

Tipo 800

Tipo 1100

Forma de plegar

Dos portadores

Dos portadores

Dos/tres portadores

A

140-650

160-800

220-1100

B

70-800

70-800

70-800

C(mín)

70

70

70

D

10-20

10-20

70-800

Y

65-320

75-390

105-540

Caja inferior con cierre de seguridad

Modelo

Tipo 650

Tipo 800

Tipo 1100

Forma de plegar

Dos portadores

Dos portadores

Dos/tres portadores

A

140-650

160-800

220-1100

B

100-800

100-800

100-800

C(Mín)

70

70

70

D

10-20

10-20

10-20

Y

65-320

75-390

105-540

H

30-100

30-100

30-100

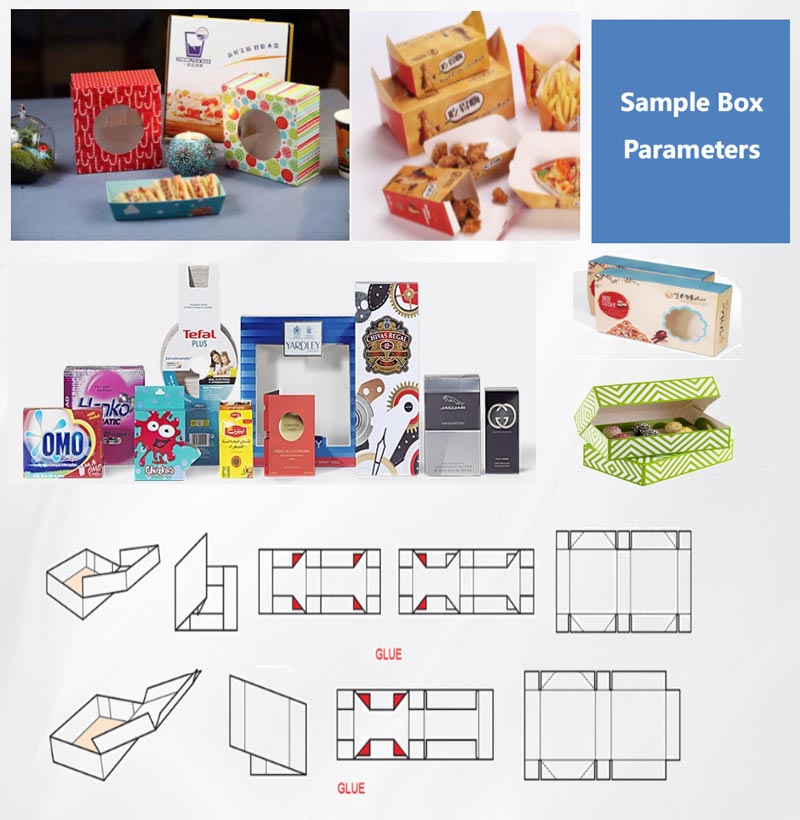

Caja de 4 esquinas

Modelo

Tipo 650

Tipo 800

Tipo 1100

Forma de plegar

Dos portadores

Dos portadores

Dos/tres portadores

A

160-650

160-800

160-1100

B

90

90

105

H

70-800

70-800

70-800

6 esquinas / 6 esquinas en camino de escalada

Modelo

Tipo 650

Tipo 800

Tipo 1100

Forma de plegar

Dos portadores

Dos portadores

Dos/tres portadores

A

250-650

250-800

270-1100

B

130-800

130-800

130-800

H

30-100

30-100

30-100
