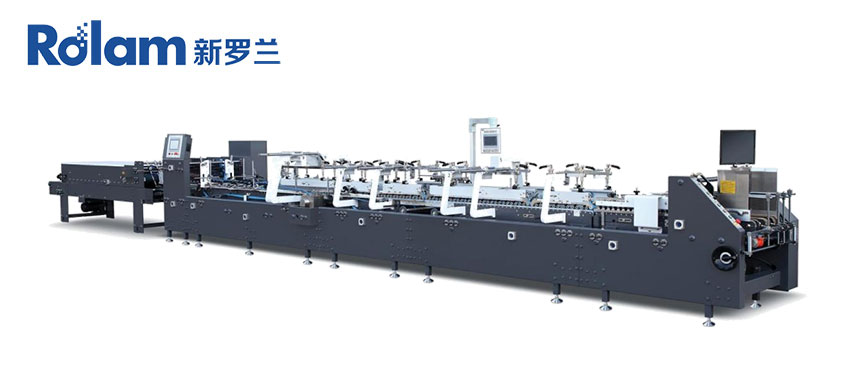

Plegadora y encoladora automática de 4 y 6 esquinas de la serie GS-S

Descripción de producción GS-S

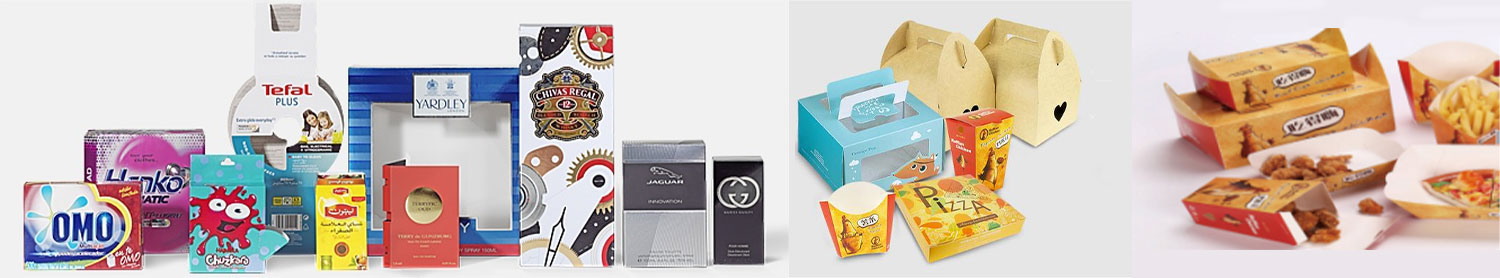

Ampliamente adecuado para procesar y pegar diversos tipos de cajas de cartón para alimentos, medicamentos, cosméticos, artículos de papelería y otras cajas comunes con cierre inferior. (Si existen requisitos funcionales, podemos diseñar según las necesidades del cliente).

Parámetros técnicos del GS-S

Modelo	650	800	1100
Material de papel	Cartón de 210-800 g/m², flauta E/N/F
Velocidad máxima	400 m/min
Grosor máximo de la caja plegada	12 mm
Forma de plegar	El pliegue 1 y el pliegue 3 son de 180° y 135°, el pliegue 2 y el pliegue 4 son de 180°.
Fuente de alimentación	3P 380V 50HZ
Ancho en blanco	650 mm	800 mm	1100 mm

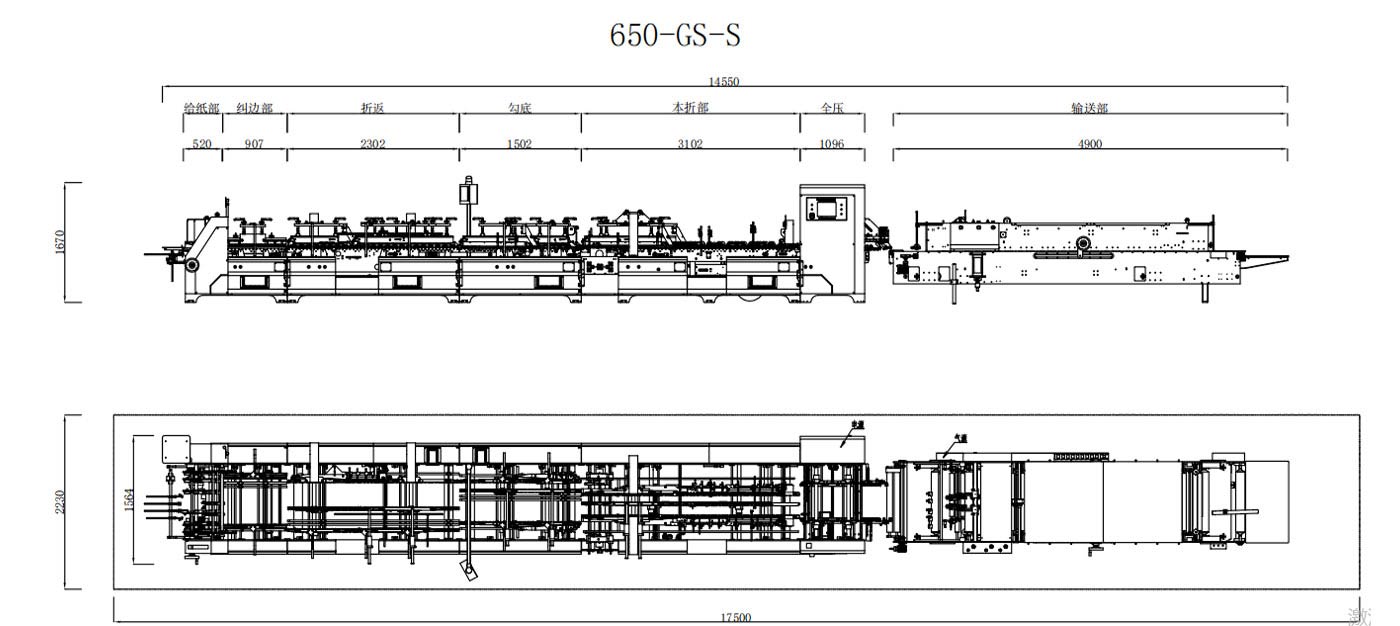

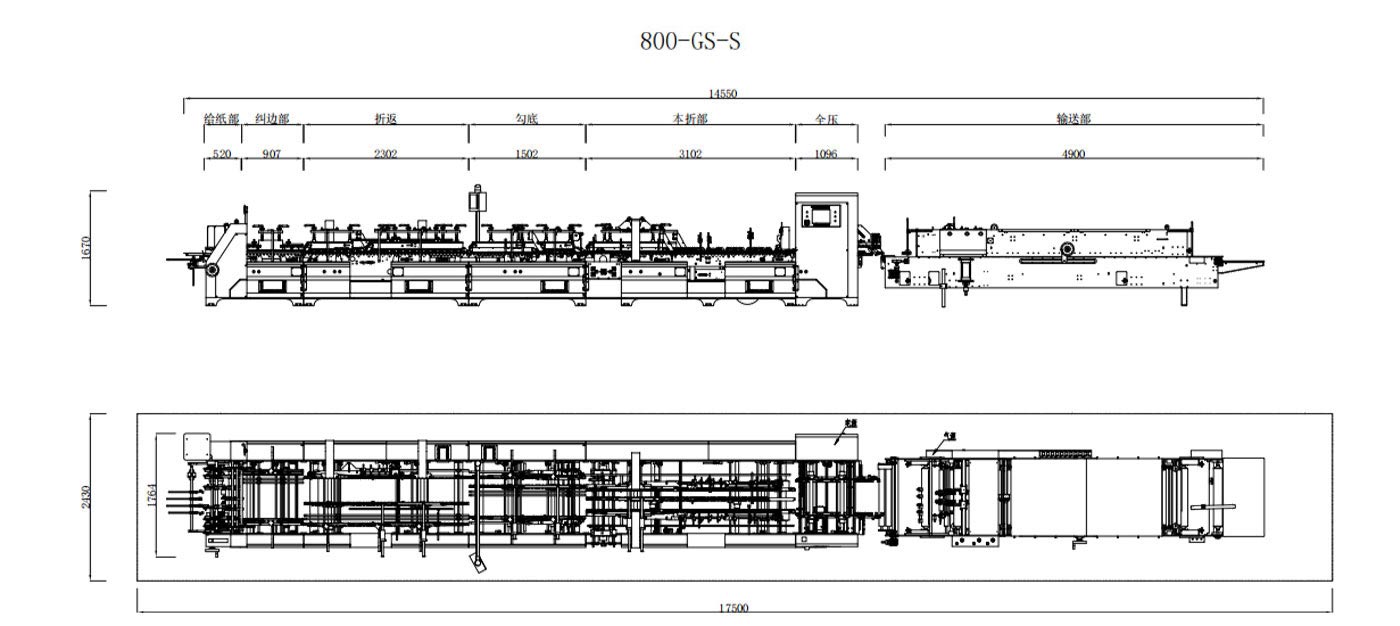

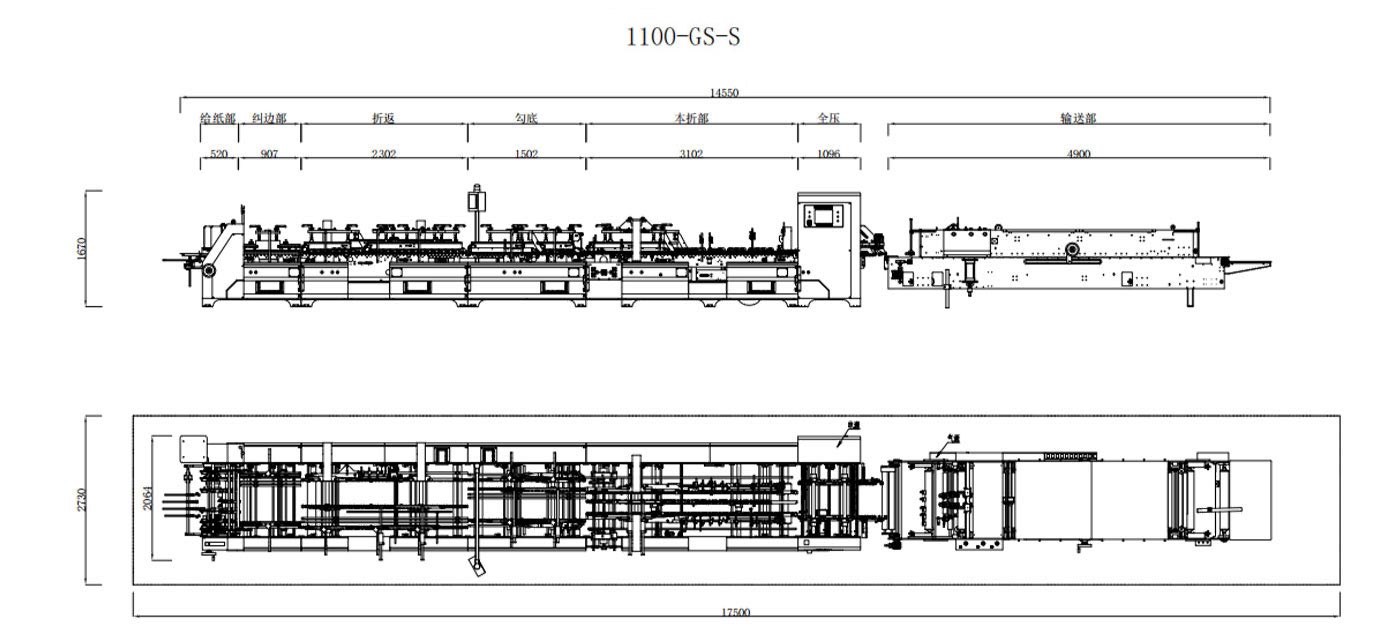

Largo × Ancho × Alto	14,6 × 1,6 × 1,67 m	14,6 × 1,76 × 1,67 m	14,6 × 2,0 × 1,67 m
Peso neto	4,5T	5T	5,5T
Potencia total	19,5 kW	19,5 kW	19,5 kW

Introducción a las características

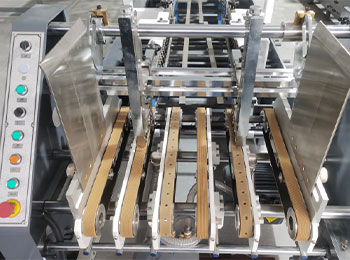

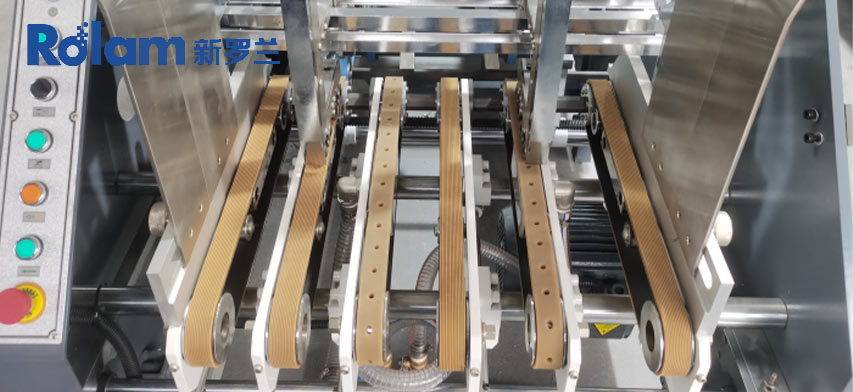

Sección de alimentación de papel • 6 correas de alimentación ajustables para un ajuste sencillo, estable y una alimentación fluida. • Regulador de velocidad de variación continua para una transmisión interna y estable de la alimentación. • Cuchilla neumática de un solo toque para un ajuste sencillo de las correas de alimentación.

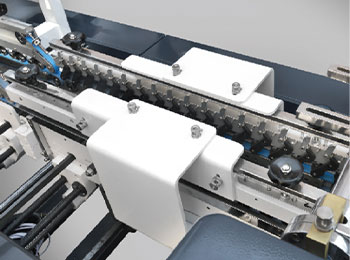

Sección de alineación • Equipado con un dispositivo de autocorrección para corregir la oblicuidad y asegurar una alimentación correcta.

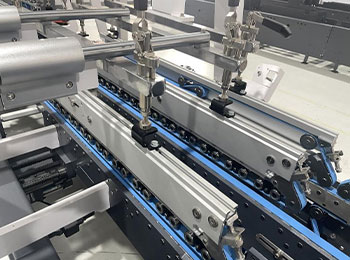

Sección de preplegado • Estructura de doble tablero con un juego de cuchillas de preplegado. • El ángulo de preplegado es de 180° y 135°, especialmente adecuado para cajas pequeñas pero altas, y más satisfactorio para la creación rápida de prototipos.

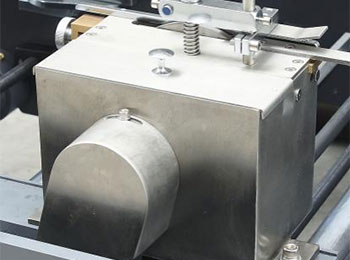

Tanque de encolado inferior • El depósito inferior de pegamento tiene una capacidad de 2 litros. • Fácil de desmontar y limpiar.

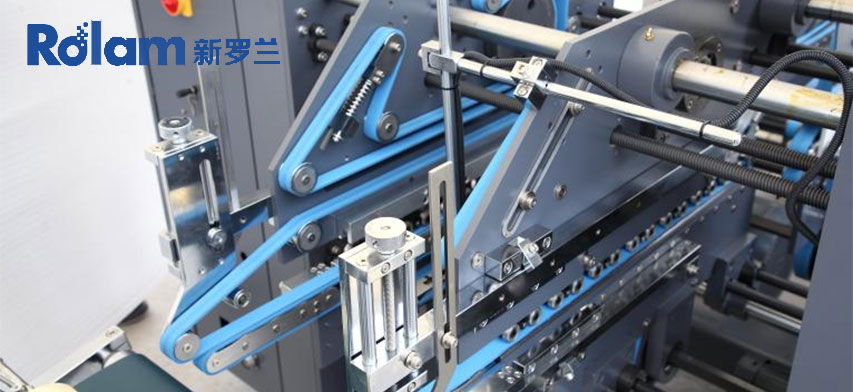

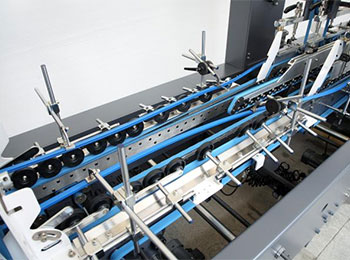

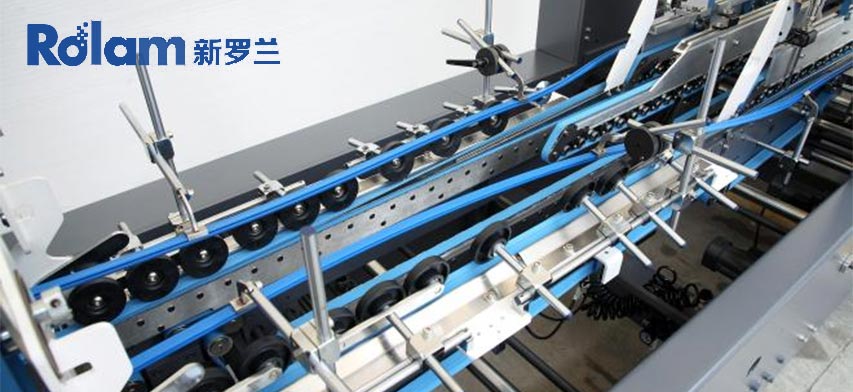

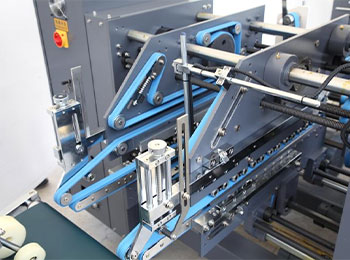

Plegado y cierre • El plegado está equipado con la correa de transmisión. • Las correas de plegado tienen una función correctora. Al extenderse, hacen que la forma de la caja sea más estable.
	Sección de rombone • Ajuste la presión de forma fácil y fiable para garantizar la calidad del encolado. • Incorpora un dispositivo de conteo neumático que facilita el recuento. • La prensa cuenta con un regulador de velocidad independiente. El operario puede ajustar la velocidad de recogida.

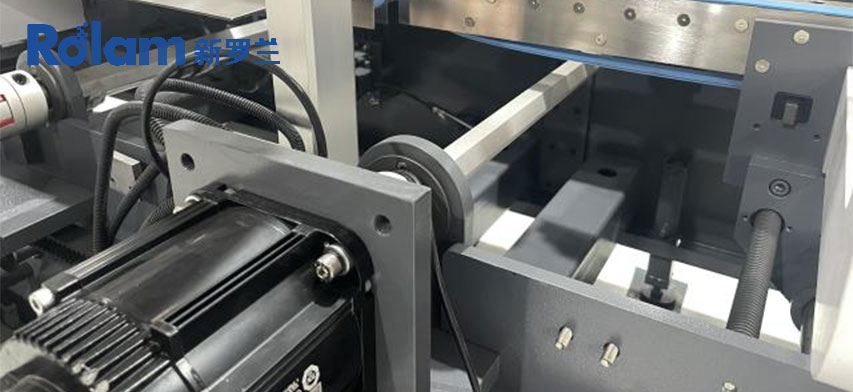

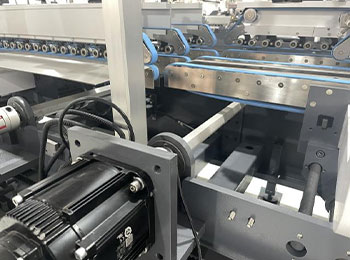

	4 y 6 esquinas • Sistema electrónico motorizado y sin temporización para el plegado trasero, con tecnología de servomotor inteligente.

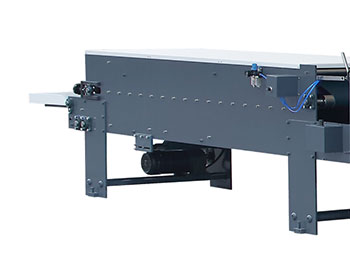

	Transmisión • Equipado con ajuste neumático de presión con un solo toque, fácil de operar. • La prensa tiene dos funciones: Espera, cuando la alimentación se pausa, la prensa entra automáticamente en estado de espera. Interruptor de recorrido, pausa la máquina en caso de recolección incorrecta.
	Sistema de pegamento frío • Equipada con tres pistolas, resulta práctica para la producción de cajas de 4/6 esquinas y diversas cajas de formas especiales, permitiendo un pegado rápido y un dimensionamiento preciso.

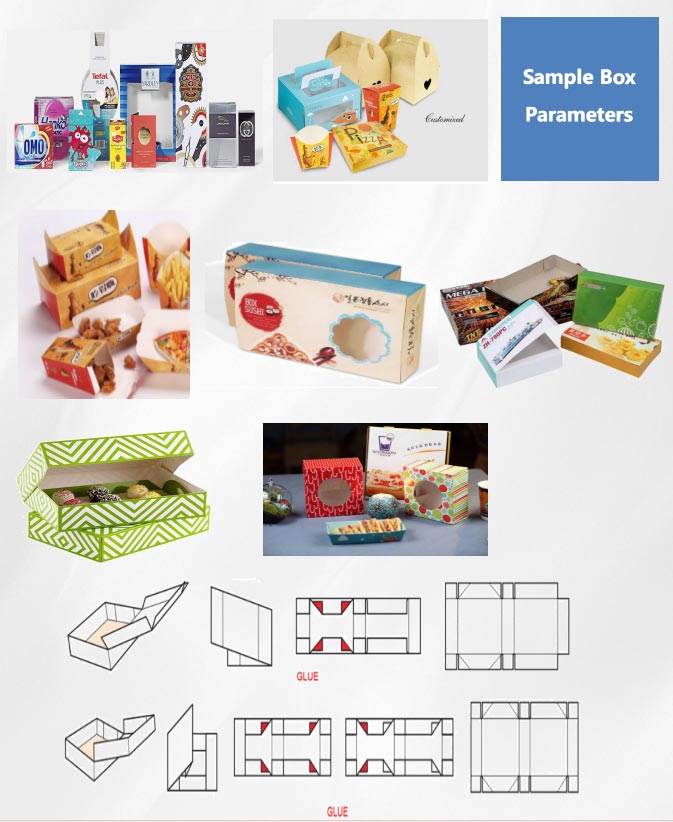

Parámetros de muestra

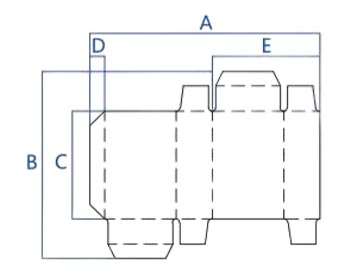

Caja de línea recta
Modelo	Tipo 650	Tipo 800	Tipo 1100
A	140-650	160-800	220-1100
B	70-800	70-800	70-800
do	70	70	70
D	10-20	10-20	10-20
Y	65-320	75-390	105-540

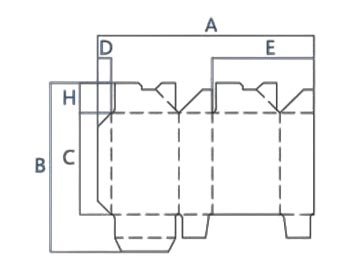

Caja inferior con cierre de seguridad
Modelo	Tipo 650	Tipo 800	Tipo 1100
Forma de plegar	Dos portadores	Dos portadores	Dos/tres portadores
A	140-650	160-800	220-1100
B	70-800	70-800	70-800
do	70	70	70
D	10-20	10-20	10-20
Y	65-320	75-390	105-540
H	30-100	30-100	30-100
Caja de 4 esquinas
Modelo	Tipo 650	Tipo 800	Tipo 1100
A	150-450	150-600	150-900
B	800	800	800
H	30-100	30-100	30-100
6 esquinas / 6 esquinas en camino de escalada
Modelo	Tipo 650	Tipo 800	Tipo 1100
A	260-450	260-600	260-900
B	800	800	800
H	30-100	30-100	30-100
