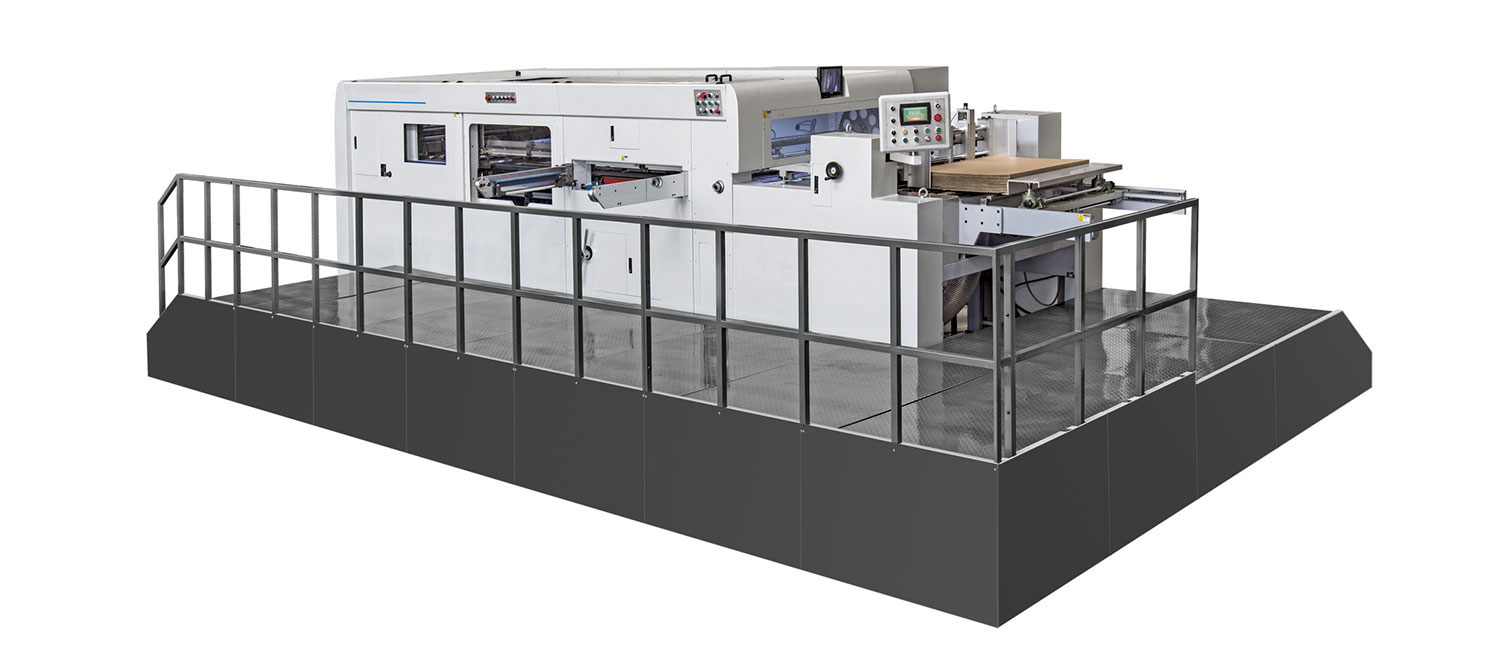

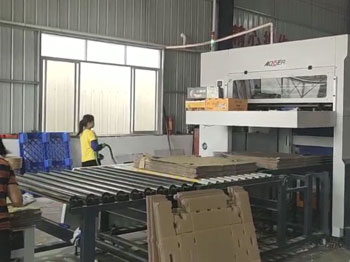

Máquina troqueladora automática de cama plana con alimentación por borde de avance y eliminación de residuos AEM-1650VQ

Características

El sinfín, el engranaje helicoidal y el dispositivo de conexión del cigüeñal, de diseño especial, están unidos por un cojinete, lo que reduce la holgura de movimiento y evita el impacto entre el sinfín y el engranaje. Funcionamiento estable, alta presión de corte. Cuenta con función de retención de presión en puntos altos. El sinfín está fabricado en bronce de aluminio de alta resistencia al desgaste y ofrece una larga durabilidad.

El dispositivo de alimentación y entrega continua puede acortar el tiempo auxiliar y mejorar la eficiencia.

Incorpora mecanismo de leva de avance, dispositivo de ajuste de presión, bloqueo neumático de la matriz, muestreo neumático y protección contra sobrecargas. Incorpora cadena de alta precisión importada y embrague neumático importado.

Se utiliza alimentación por el borde delantero y un mecanismo de posicionamiento secundario para reducir la necesidad de papel. Durante el proceso, mantenga las manos de los trabajadores alejadas de la sección de corte para garantizar la seguridad.

El mecanismo de bloqueo de matriz neumático hace que el cambio de matriz y la preparación sean más convenientes, la fijación del marco de matriz es más firme, más precisa y ahorra tiempo.

Controlador programable e interfaz hombre-máquina. Pantalla digital.
Velocidad de trabajo, número de procesamiento y tiempo total de funcionamiento. La visualización de problemas facilita la resolución de problemas. El control automático y la monitorización en tiempo real de la alimentación, el corte y la entrega de piezas, junto con el dispositivo de seguridad de cada pieza, aumentan la fiabilidad de la operación y facilitan el ajuste y la resolución de problemas de la máquina.

Mecanismo intermitente de alta precisión, alta precisión de corte, funcionamiento constante.

Entrega automática de papel, el dispositivo de organización hace que la entrega sea más cómoda y ordenada.

La función flotante de la placa de corte hace que insertar y extraer la placa sea más conveniente.

Dispositivo de detección optoelectrónica de hojas dobles, hojas torcidas y hojas vacías, que garantiza que el papel esté en la posición correcta y reduce el desperdicio.

Diseño de módulo de control electrónico, adopta componentes electrónicos importados, garantiza la precisión y confiabilidad.

El sistema de suministro de aceite de enfriamiento para ciclismo garantiza que las partes móviles se lubriquen adecuadamente para garantizar la durabilidad.

Embrague neumático importado, se junta y se retira cómodamente, con un ángulo de freno pequeño, puede transmitir un alto torque.

La presión de corte delantera y trasera se puede ajustar por separado, la rueda manual lo hace conveniente.

Adopte un sistema de suministro de aceite de cantidad fija en tiempo fijo, asegúrese de que las piezas móviles se lubriquen adecuadamente para permitir una mejor durabilidad.

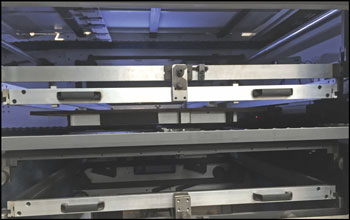

3 marcos de extracción de desechos funcionan juntos, diseño amigable para las personas, fácil de instalar y desinstalar la placa de extracción de desechos.

El dispositivo automático de extracción de residuos puede eliminar los residuos fácilmente.

El desmontaje lateral completo es opcional.

Transportador de entrega sin parada.

Principales parámetros técnicos

Tamaño máximo de papel:	1670 x 1210 mm
Tamaño mínimo de papel:	520 x 460 mm
Tamaño máximo de corte:	1650x1200 mm
Precisión de corte:	≤±0,15 mm
Presión máxima de corte:	400 N/cm PP2
Velocidad máxima de corte:	5500 s/h
Altura de la pila de entrega:	1300 mm
Solicitud:	Papel corrugado:＜8 mm
Papel corrugado:	<8 mm
Potencia del motor principal:	15 kW
Potencia total:	18,5 kW
Dimensiones del AEM-1650VQ:	8700x2600(+2300)x2400mm
Peso del AEM-1650VQ:	28T

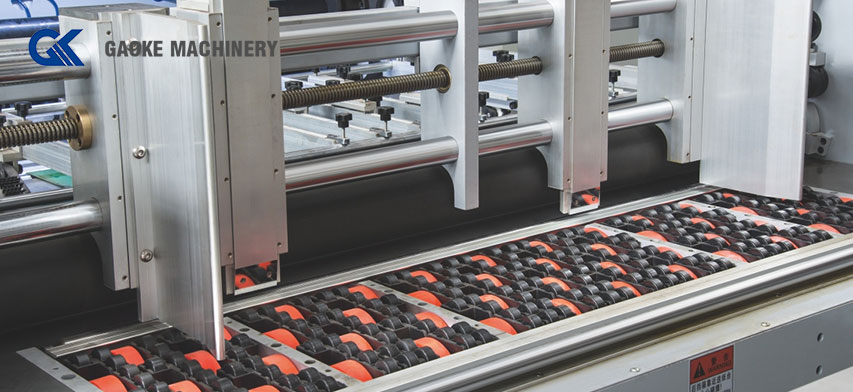

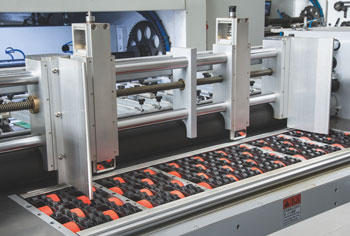

Sección de alimentación: Sistema de alimentación de borde delantero, alimentación automática de papel. Los lados se colocan sobre ambos lados. Detector electrónico doble. Rueda de alimentación de PU resistente al desgaste.
Sección de prensado: Sistema de bloqueo neumático para garantizar la seguridad y Cambio de placa de troquelado fácil de usar para el operador. Sistema de línea central para una rápida configuración de la matriz de desmontaje y cambio de trabajo. Interfaz hombre-máquina para Monitoreo de la situación de funcionamiento de la máquina y panel de control de pantalla táctil para Fácil operación y diagnóstico de fallas. Embrague neumático de alta resistencia con protección contra sobrecarga para un funcionamiento estable y seguro de la máquina.

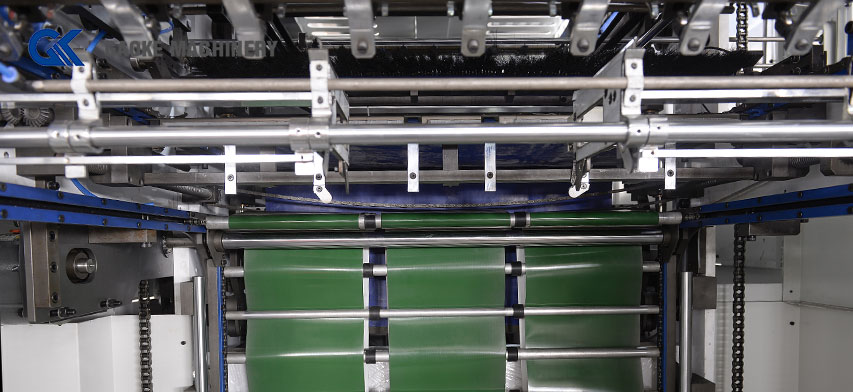

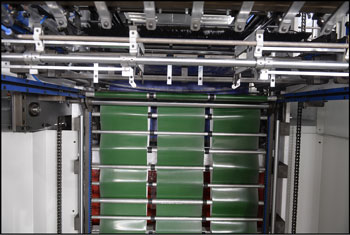

	Sección de desmontaje Marco de extracción de residuos de Ti-Al de alta resistencia. Sistema de línea central para configuración rápida de matriz de desmontaje. Sistema de doble pelado y matriz de pelado macho/hembra para diferentes trabajos de decapado. Separador de residuos frontal para lograr un desbroce completo y Los residuos frontales se transfieren al lado de accionamiento de la máquina mediante una cinta transportadora.
	Sección de entrega Sección de entrega con panel de control, más amigable para el usuario. El sensor optoelectrónico garantiza una mejor entrega. Dispositivo de protección de la cadena principal Dispositivo que previene el retroceso Sistema de entrega sin interrupción. Sistema automático de conteo y salida de lotes.

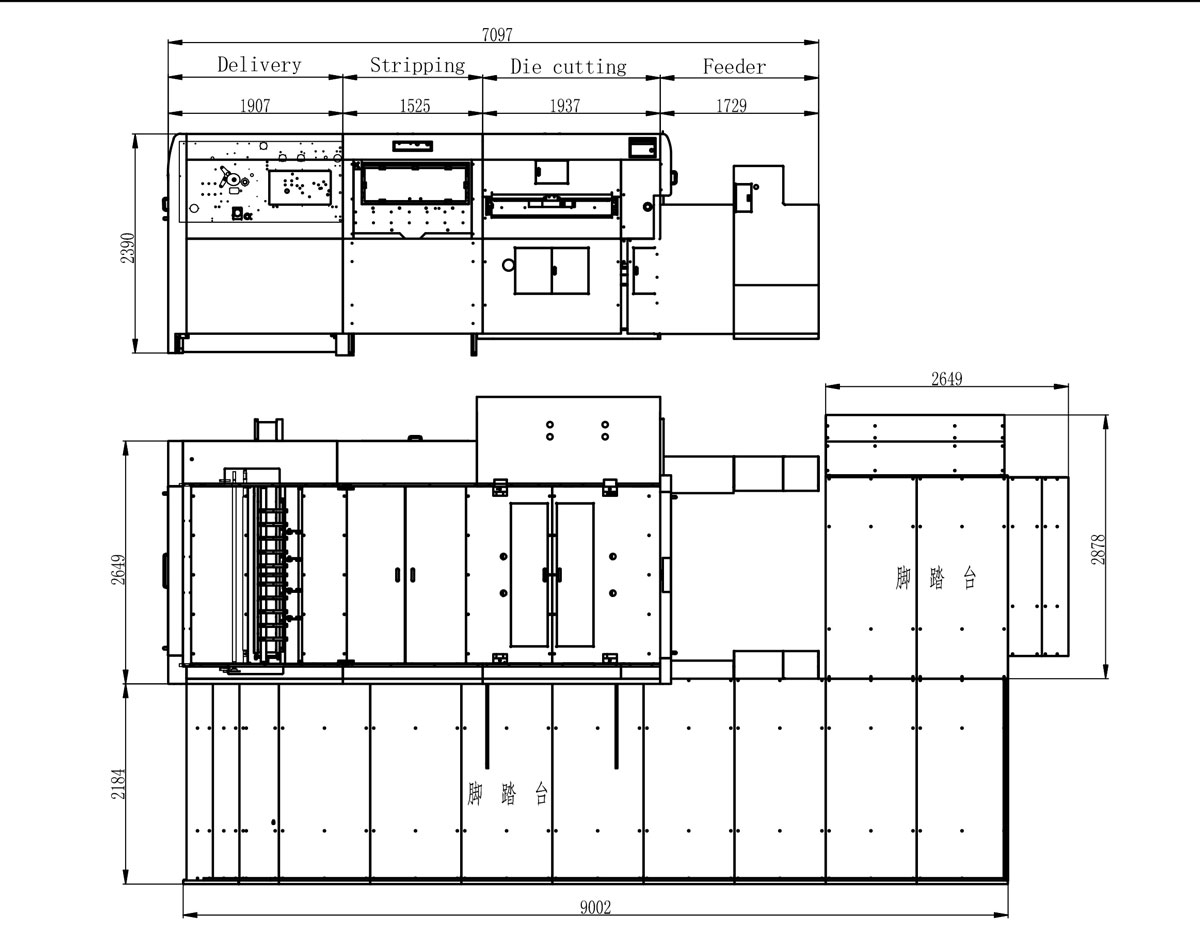

Plano de planta del AEM-1650VQ
