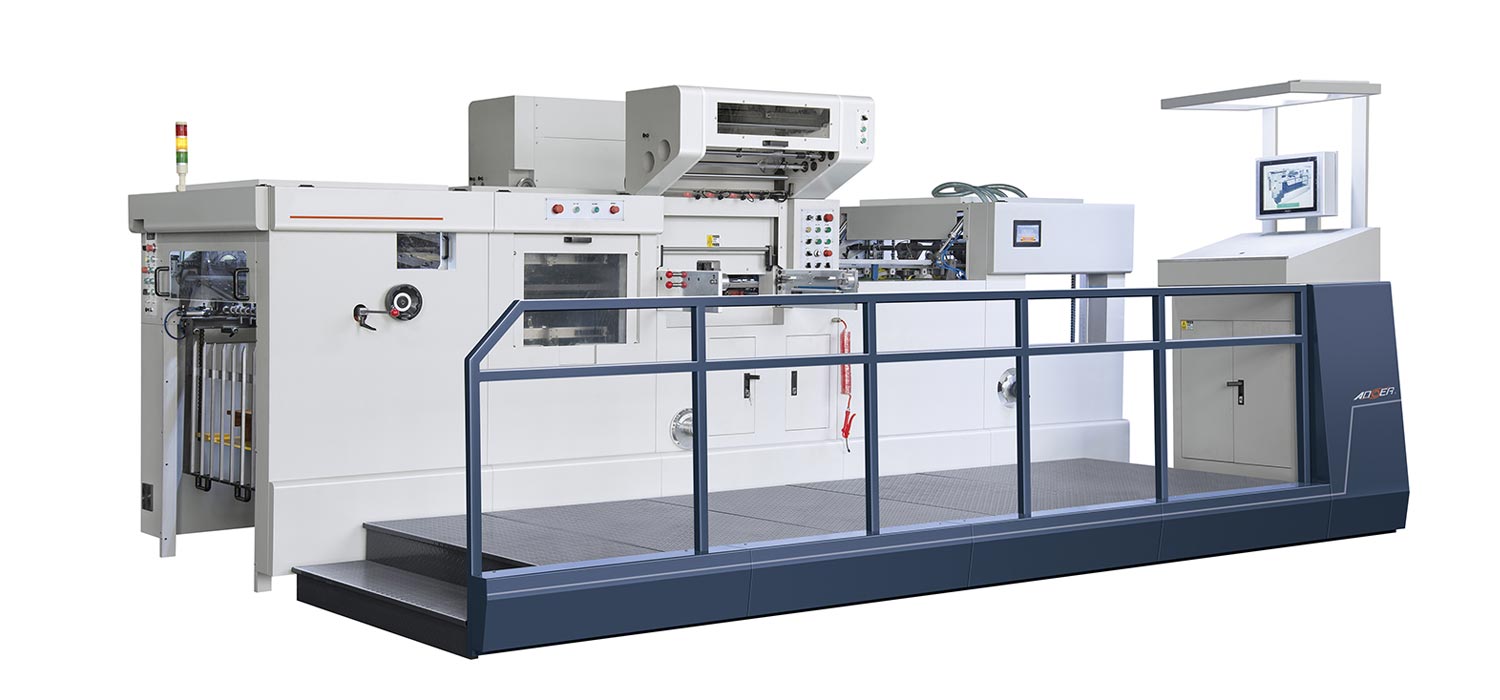

Máquina troqueladora y estampadora automática de láminas planas AEM-800TQ

Características

Adopte tecnología de alimentación europea, succión ajustable, estable, precisa, buena aplicabilidad del papel.

El mecanismo de alimentación continua, apilado previo y entrega puede acortar el tiempo auxiliar y mejorar la eficiencia.

Marco de matriz y placa base diseñados para personas, lo que hace que la instalación y el ajuste sean convenientes.

Dispositivo de bloqueo de matriz neumático, el marco de la matriz se fija de manera más firme, precisa y ahorra tiempo.

Dispositivo de ajuste fino del dispositivo de alimentación, posicionamiento frontal, posicionamiento lateral, posicionamiento del papel más preciso.

Control de posición optoelectrónico doble, torcido y vacío, garantiza que el papel esté en la posición correcta y reduce el desperdicio.

(opcional) La sección de extracción de residuos tiene 3 marcos vinculados, diseño amigable para las personas, fácil de instalar y desinstalar la placa de extracción de residuos.

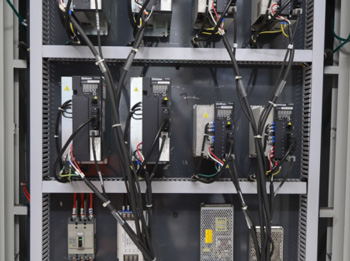

Diseño modular de control electrónico, adopta componentes electrónicos importados, garantiza la precisión y confiabilidad.

Interfaz hombre-máquina de pantalla táctil, monitor en tiempo real la situación de funcionamiento, hace que el ajuste de la máquina y la resolución de problemas sean más convenientes.

Adopte un sistema de control de servidor importado para estampar, alimentar y recolectar papel de aluminio con precisión.

Adopte una PC tableta industrial, ingrese datos con pantalla táctil, realice una programación automática y ahorre en gran medida papel de aluminio.

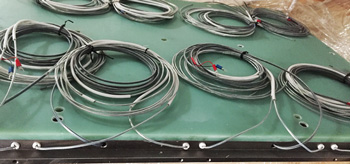

El sistema de control de temperatura tiene 8 áreas de calentamiento, ajuste de temperatura por separado, control termostático.

El sistema de suministro de aceite de enfriamiento para ciclismo garantiza que las partes móviles se lubriquen adecuadamente para garantizar la durabilidad.

Adopte un sistema de suministro de aceite de cantidad fija en tiempo fijo, asegúrese de que las piezas móviles se lubriquen adecuadamente para permitir una mejor durabilidad.

Parámetros técnicos principales

Tamaño máximo de papel	800 x 620 milímetros
Tamaño mínimo de papel	340 x 280 milímetros
Tamaño máximo de corte	770 x 600 milímetros
Tamaño interior del marco de matriz	820 x 628 milímetros
Tamaño de la placa de corte	826 x 628 milímetros
Tamaño máximo de bronceado	780 x 600 milímetros
Tamaño mínimo de la aguja de agarre	7 milímetros
Precisión de corte	≤±0,1 mm
Precisión del bronceado	≤±0,125 mm
Presión máxima de corte	200 toneladas
Velocidad máxima de corte	7000 S/H
Velocidad máxima de bronceado	6500 S/H
Diámetro máximo del rollo de papel de aluminio	Φ250 mm
Ancho de lámina transversal	15~600 milímetros
Eje de lámina Horizon	2 piezas
Área de calefacción	8 piezas
Rango de temperatura	50~199 ℃
Altura de preapilado	1150 milímetros
Altura de la pila de entrega	1000 milímetros

Solicitud

Cartulina	0,1～2 mm
Papel corrugado	<4 mm
Potencia del motor principal	7,5 kW
Potencia del área de calefacción	16 kW
Potencia total	45 kW
Dimensión	【L (+ preapilamiento) x An (+ plataforma) x Al】
AEM-800TQ	4350(+1360)x2200(+1300)x2260 mm
AEMQ-800T	5150(+1360)x2200(+1300)x2260 mm
Peso del AEM-800TQ	9T
Peso del AEMQ-800T	10T

Configuración estándar

Sección de alimentación

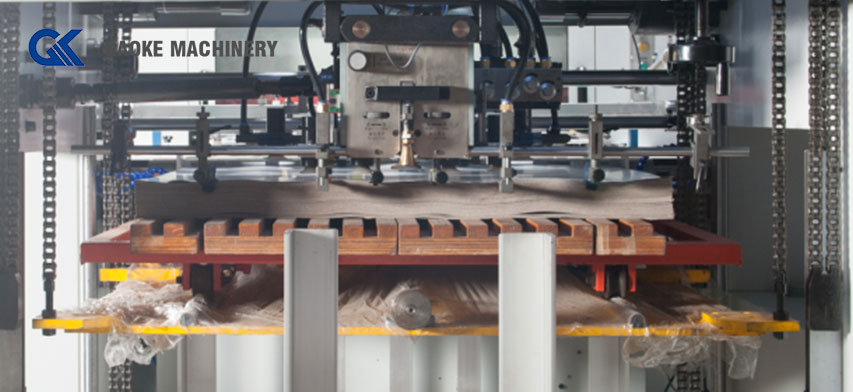

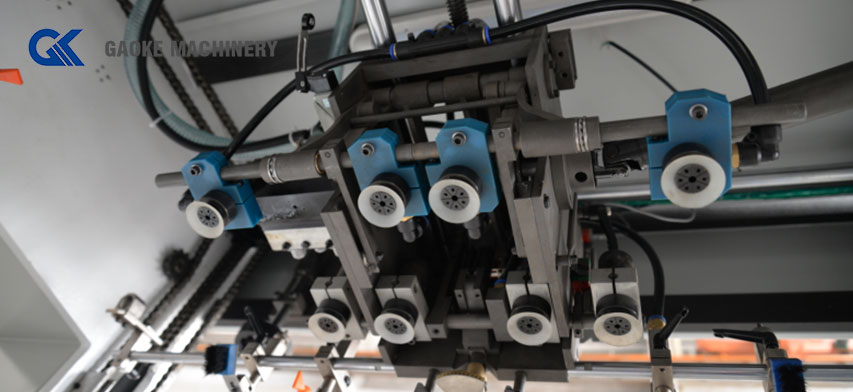

Alimentador de precisión de técnica europea, Se adapta tanto al cartón como al papel corrugado. 4 succión 4 envío, puede ajustar el ángulo y la altura de Boquilla de succión según la distorsión del papel.
Colocación de doble cara (tirar y empujar). Dispositivo de alimentación con ajuste fino y continuo. Detector electrónico doble.
	Dispositivo de alimentación principal y secundaria con interruptor sin parada. Rueda de presión de PU resistente al desgaste. Cargador de doble propósito.
	Dispositivo de ajuste fino de la hora de alimentación. Juego de 1 varilla de carro adicional, juego de 2 placas de carro. (opcional) dispositivo de preapilado 1 juego.

Sección principal de la máquina

La pieza que soporta la presión está hecha de hierro dúctil alto QT500, Alta resistencia, nunca se deforma. Cigüeñal de aleación con tratamiento de proceso especial. Sinfín resistente al desgaste, engranaje sinfín.
Práctico dispositivo para voltear dados. Sistema de suministro de aceite de lubricación para ciclismo con Bomba de aceite de alta presión de Taiwán Dispositivo de intervalo de alta precisión.
	Dispositivo de embrague de freno neumático de origen italiano Junta rotativa SMC japonesa. Cadena de barra de agarre de importación. Dispositivo de bloqueo de matriz neumático.
	Pinza de aleación Ti-Al de alta dureza y resistencia. Dispositivo de ajuste de presión preciso. PLC e interfaz hombre-máquina de Taiwán. Pinza adicional 1 juego, matriz de corte 1 juego, marco de matriz 1 juego.

Sección de estampación

Tableta PC industrial, datos de entrada táctil de la pantalla, realizar la optimización automática del programa, ahorro de láminas.

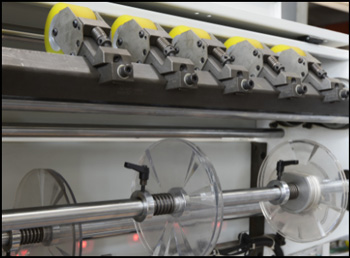

Servomotor y sistema de control importados. Alimentación precisa de láminas. Temperatura de ajuste independiente de 8 áreas de calentamiento, control termostático.
	Sistema electrónico de control de presión, durante el bronceado, Si no hay papel, No hay presión.

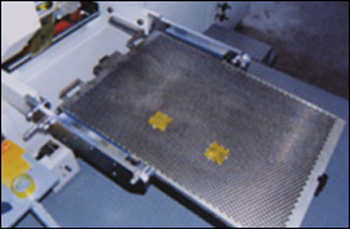

	Cómodo dispositivo para colocar láminas en sentido transversal. Placa calefactora de panal de material especial Ayuda a localizar la placa de bronceado.
	Adopta hierro fundido resistente al calentamiento RTCr0.8. Sin deformación durante el calentamiento, Alta resistencia y alta durabilidad.

Sección de Colección

	Dispositivo de organización automática, El dispositivo de doble soplado asegura el papel Se puede recoger bien tanto grueso como fino. Pantalla táctil digital en la sección de colección hace que la operación sea conveniente Panel de control para una operación amigable para el ser humano.
El sensor optoelectrónico hace que la pila esté ordenada Sistema de control automático de ascensores de colección. Colección manual secundaria Dispositivo de protección de la cadena principal. Dispositivo para evitar retrocesos. Dispositivo de recolección continua
