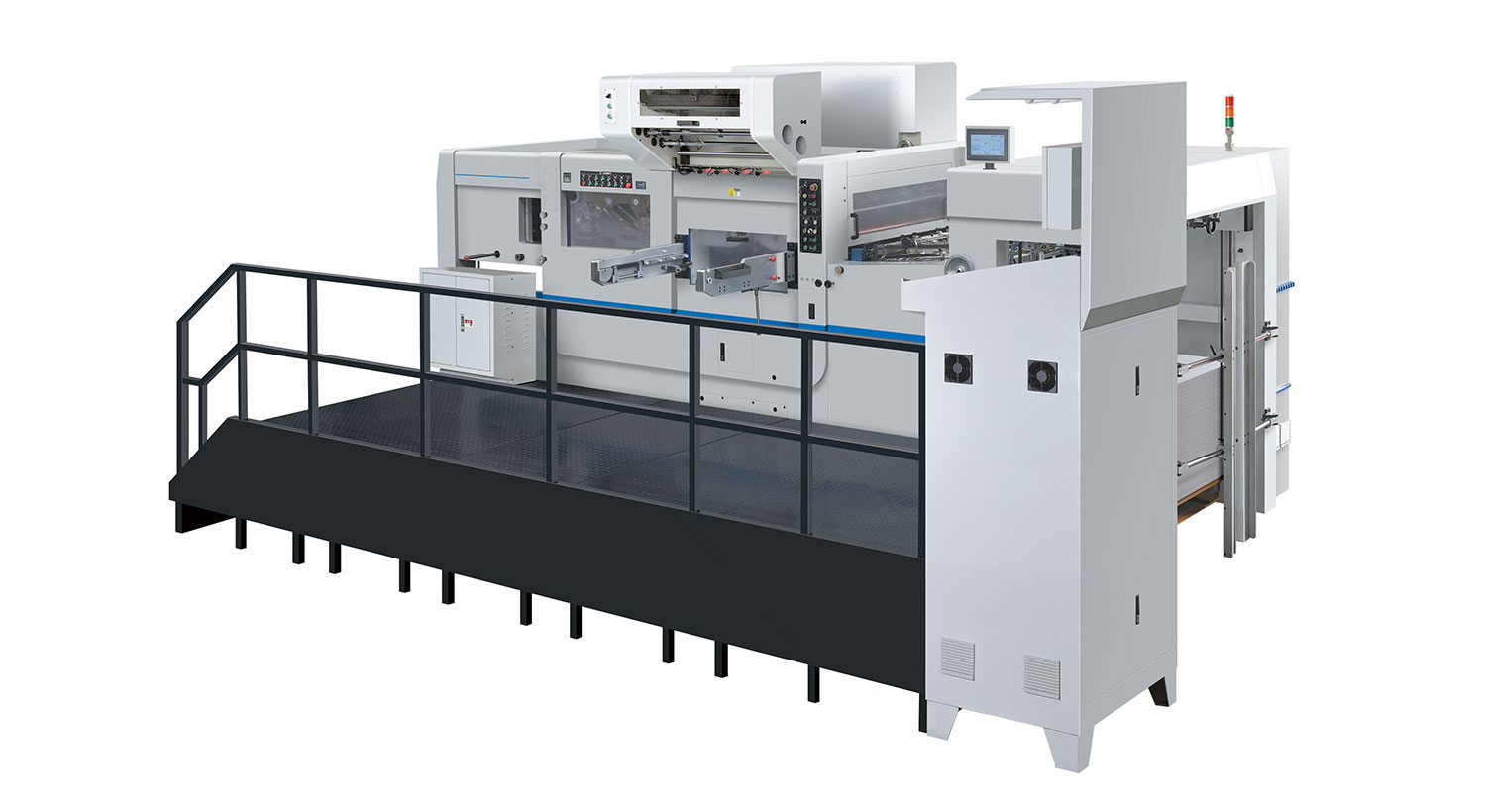

Máquina automática de troquelado en caliente de superficie plana con unidad de desprendimiento AEM-1050TQ

Tamaño máximo de hoja:

1050 x 750 milímetros

Tamaño mínimo de hoja:

400 x 370 milímetros

Área máxima de troquelado:

1040 x 720 milímetros

Tamaño interior de la matriz

1144 x 760 milímetros

Tamaño de la placa de corte:

1080 x 736 milímetros

Área máxima de estampado:

1020 x 720 milímetros

Margen mínimo de pinza:

7 milímetros

Precisión de corte:

≤±0,1 mm

Precisión de estampación:

≤±0,1 mm

Velocidad máxima de corte:

300 toneladas

Velocidad máxima de corte:

7500 S/H

Velocidad máxima de estampado:

7000 S/H

Diámetro máximo del rollo de papel de aluminio:

Φ240 mm

Ancho de lámina vertical

20~1260 milímetros

Ancho de la lámina del horizonte:

20~720 milímetros

Eje de lámina vertical:

3 piezas

Eje de lámina Horizon:

2 piezas

Área de calentamiento:

12 piezas

Rango de temperatura:

0~199℃

Altura de preapilado:

1500 milímetros

Altura de la pila de entrega:

1400 milímetros

Solicitud:

Cartón 0,1-2 mm

Papel corrugado ≤4 mm

Potencia del motor principal:

11 kW

Potencia del área de calentamiento:

24 kW

Potencia total:

60 kW

Dimensión:

5600(+1450)x2550(+2050)x2720 mm

Peso:

18,5 toneladas

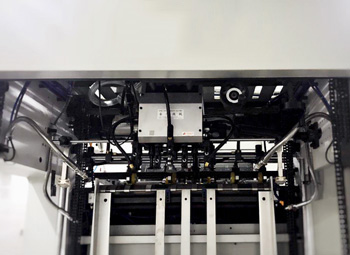

1.1 Alimentador importado de alta gama, 4 elevadores y 4 reenvíos, la ventosa se puede ajustar según los diferentes tipos de papel.
Asegúrese de que la alimentación sea uniforme tanto para papel fino como para papel grueso.

1.2 Soplador en ambos lados para separar el papel。

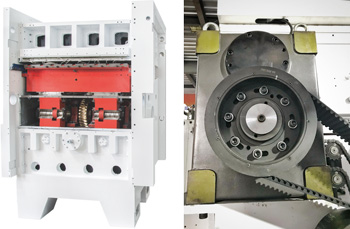

1.3 Placa de pared de hierro dúctil.

1.4 Detector electromecánico de doble hoja.

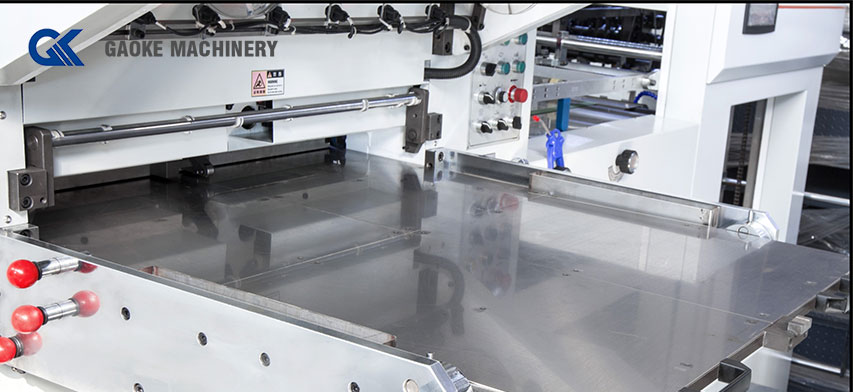

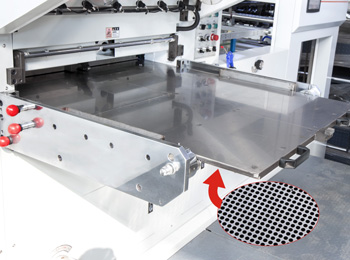

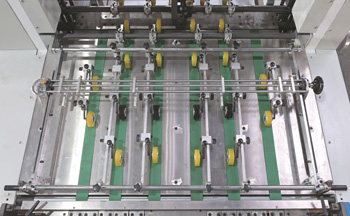

1.5 Mesa transportadora inclinada, se adapta a papel fino en condiciones de alta velocidad.
El regulador de velocidad de ajuste fino se puede ajustar sin interrupción.

1.6 Doble cara con sensor fotoeléctrico.

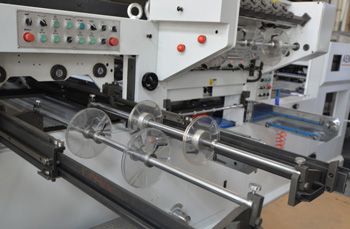

1.7 La rueda del cepillo y la rueda de goma se pueden ajustar juntas, mejorando la eficiencia.

1.8 Rueda de alimentación de caucho ultra antidesgaste.

1.9 Interruptor continuo de alimentación principal/auxiliar.

1.10 Dispositivo eliminador de electricidad estática, garantiza una alimentación suave.

3.1 Datos de entrada en el PC industrial,
La máquina puede calcular automáticamente la distancia del paso,
papel de aluminio ahorrador.

3.2 Servomotor y sistema de control importados,
La alimentación y recogida de láminas será más cómoda.

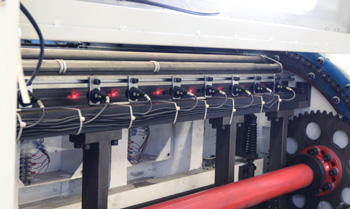

3.3 La temperatura de las 18 zonas de calentamiento se puede ajustar por separado.
Puede adaptarse a productos más complicados.

3.4 Sistema de control de presión eléctrica,
cuando no hay papel en la sección de perforación,
No hay presión.

3.5 Dispositivo soplador para dosificar el papel y las láminas.

3.6 Sistema de detección de rotura de lámina.

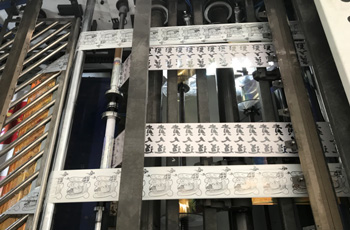

3.7 Dispositivo de recogida de láminas interior y exterior.

3.8 Placa de panal de material especial,
hace que el trabajo de preparación sea más conveniente.

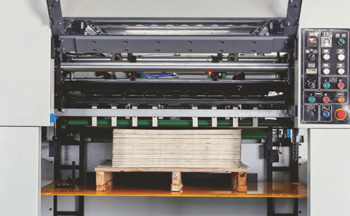

4.1 Dispositivo de alineación automática, soplador en ambos lados
Puede garantizar que tanto el papel fino como el grueso se puedan entregar de forma ordenada.

4.2 El monitor de pantalla táctil en la sección de entrega indica los datos necesarios,
y ajustar tocando.

4.3 El sensor fotoeléctrico garantiza una entrega ordenada.

4.4 Sistema de control automático del elevador de entrega.

4.5 Dispositivo automático de suministro auxiliar.

4.6 Dispositivo de protección de la cadena principal.

4.7 Alarma de fallo de entrega.

4.8 Contador e insertador de billetes.

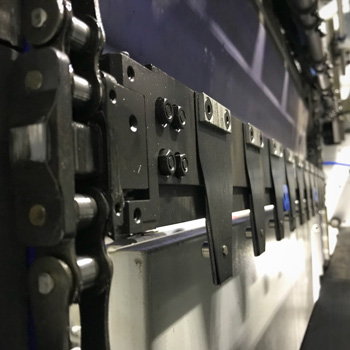

4.9 Dispositivo amortiguador del tensor de la barra de agarre.
