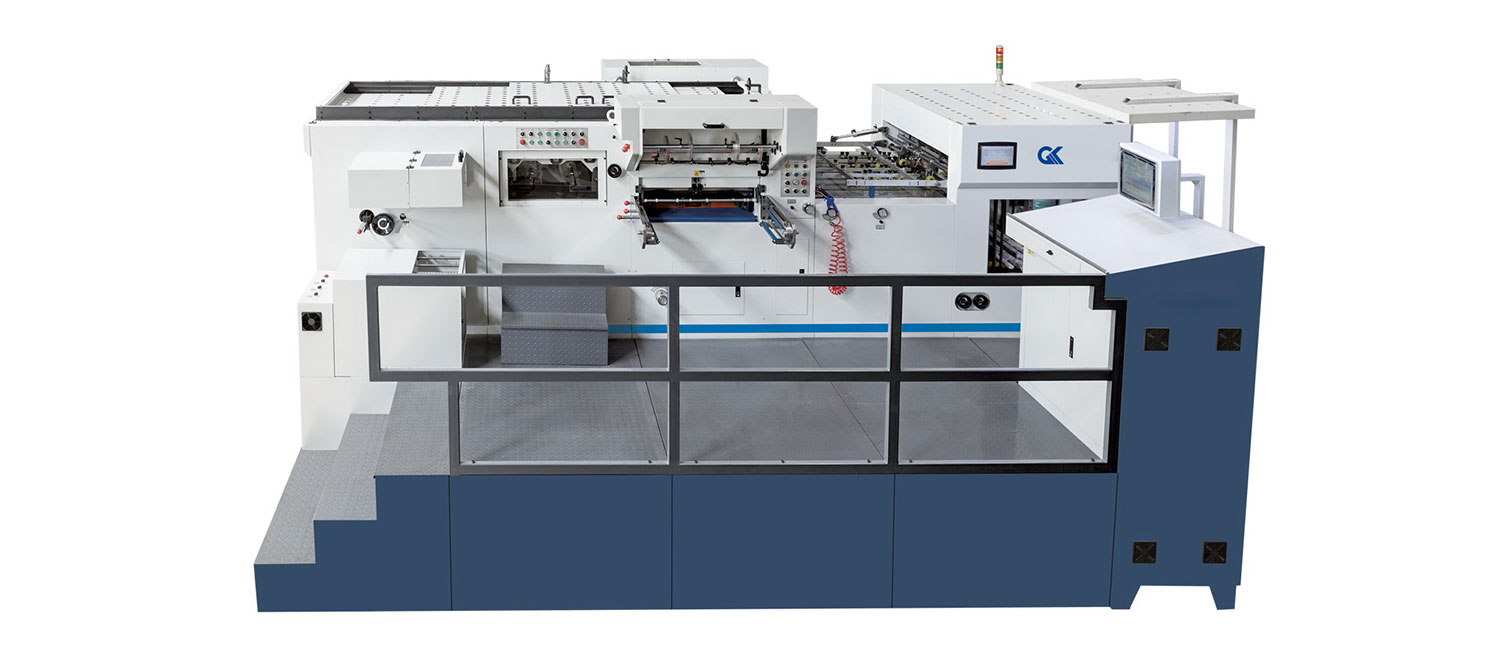

Máquina troqueladora y estampadora en caliente automática de cama plana para trabajos pesados GK-1080MT

Tamaño máximo de papel:

1080 x 780 mm

Tamaño mínimo de papel:

400 x 330 mm

Tamaño máximo de corte:

1075 x 770 mm

Tamaño interior del marco de matriz:

1100x790 mm

Placa de corte:

1080 x 780 mm

Tamaño máximo de estampado:

1060 x 760 mm

Tamaño mínimo del borde de la pinza:

7 mm

Precisión de corte:

≤±0,125 mm

Precisión de estampación:

≤±0,125 mm

Velocidad máxima de corte:

600T

Velocidad máxima de corte:

7000S/H

Velocidad máxima de estampado:

6500S/H

Diámetro máximo del rollo de papel de aluminio:

Φ250 mm

Ancho de lámina vertical:

15~1060 mm

Ancho de la lámina del horizonte:

15~760 mm

Eje de lámina vertical:

3 piezas

Eje de lámina Horizon:

2 piezas

Área de calentamiento:

12 piezas

Rango de temperatura:

50~199℃

Altura de la pila de alimentación:

1550 mm

Altura de la pila de entrega:

1500 mm

Solicitud:

Cartón: 0,1～2 mm

Papel corrugado:＜4 mm

Potencia del motor principal:

11 kW

Potencia del área de calentamiento:

24 kW

Potencia total:

60 kW

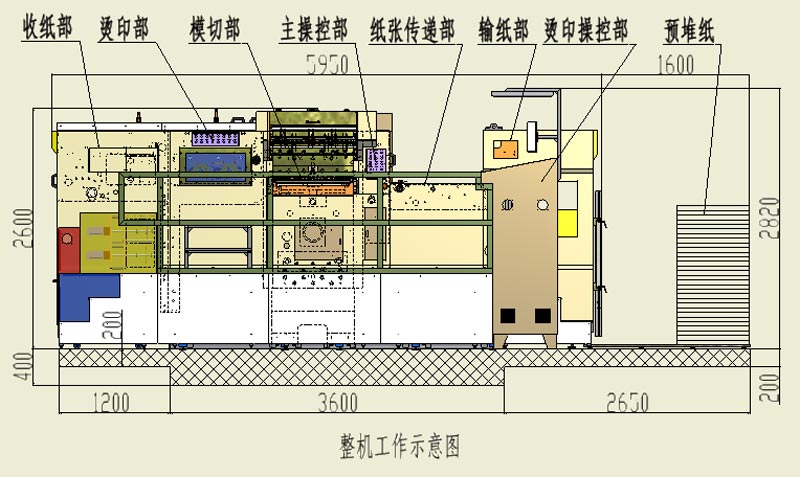

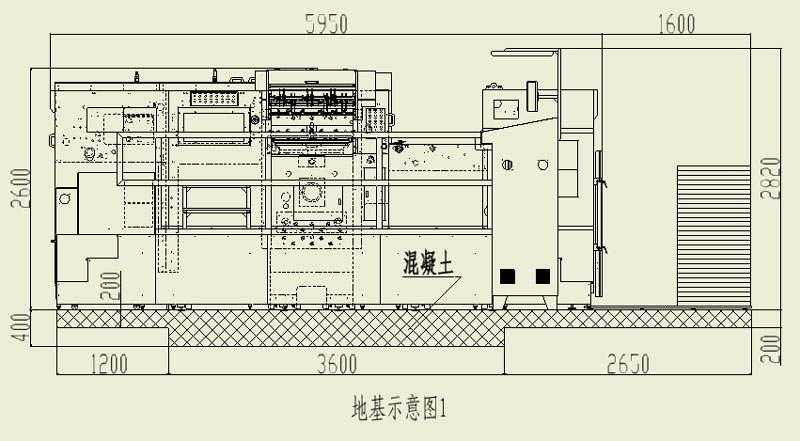

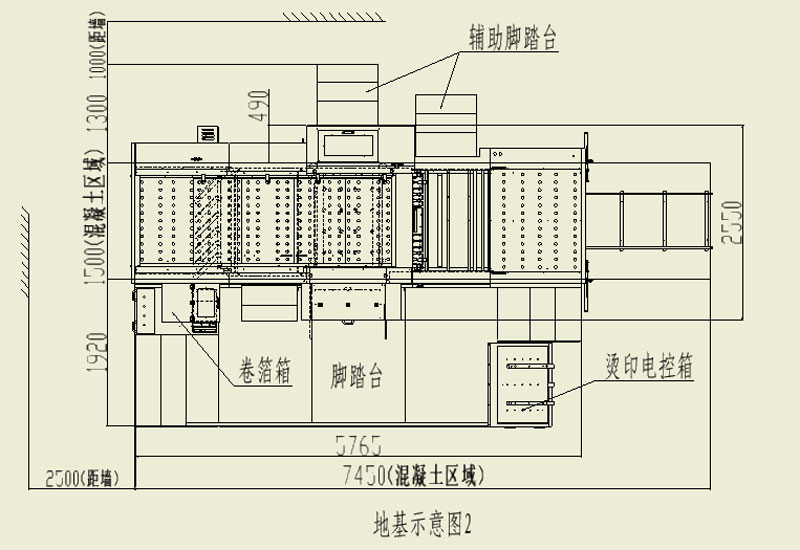

Dimensión:

5880(+1600)x2550(+1400)x2600 mm

Peso:

20T

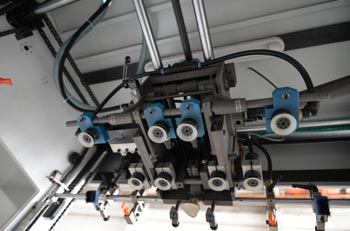

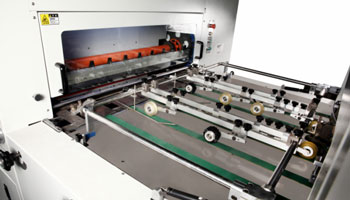

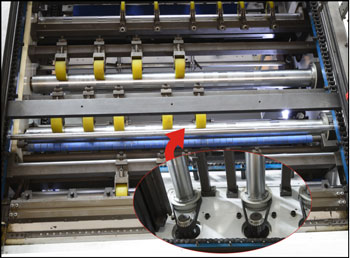

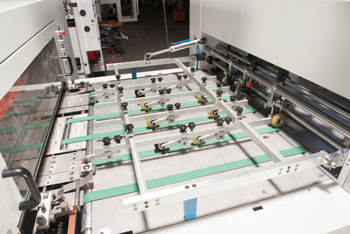

Sección de alimentación

Alimentador preciso de técnica europea, apto tanto para cartón como para papel corrugado.
4 succión 4 envío, puede ajustar el ángulo y la altura de la boquilla de succión de acuerdo con la distorsión del papel.
Colocación de doble cara (tirar y empujar).
Dispositivo de alimentación con ajuste fino y continuo.
Detector electrónico doble.
Dispositivo de alimentación principal y secundaria con interruptor sin parada.
Rueda de presión de PU resistente al desgaste.
Cargador de doble propósito.
Dispositivo de ajuste fino de la hora de alimentación.
Juego de 1 varilla de carro adicional, juego de 2 placas de carro.

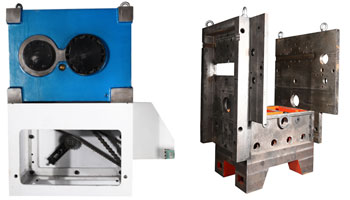

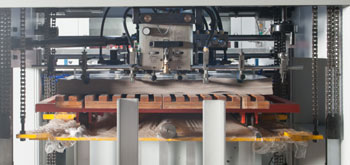

Sección de punzonado

La parte que soporta la presión está hecha de hierro dúctil QT500, de alta resistencia, nunca se deforma.
Cigüeñal de aleación con tratamiento de proceso especial.

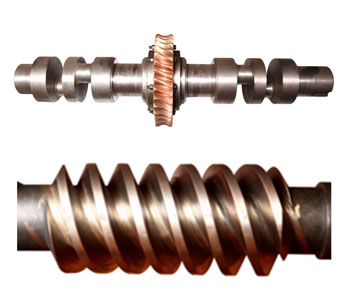

Sinfín resistente al desgaste, engranaje sinfín.
Práctico dispositivo para voltear dados.
Sistema de suministro de aceite lubricante para ciclismo con bomba de aceite de alta presión de Taiwán
Dispositivo intermitente de alta precisión.

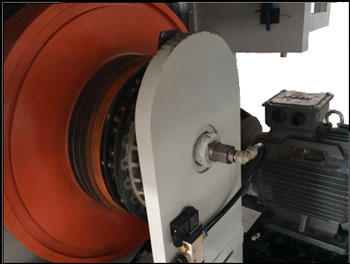

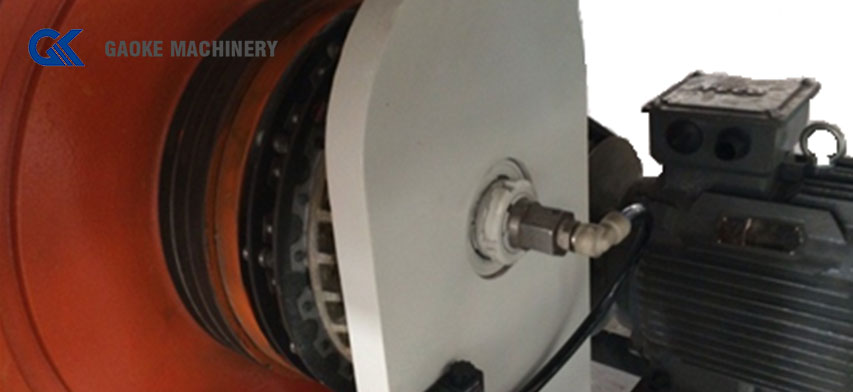

Dispositivo de embrague de freno neumático de origen italiano
Junta rotativa SMC japonesa.

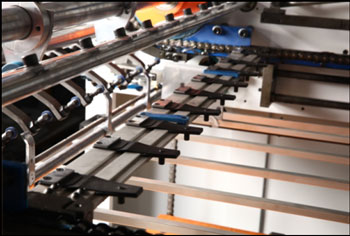

Cadena de barra de agarre de importación.
Dispositivo de bloqueo de matriz neumático.
Pinza de aleación Ti-Al de alta dureza y resistencia.
Dispositivo de ajuste de presión preciso.
PLC e interfaz hombre-máquina de Taiwán.
Motor y volante mejorados.

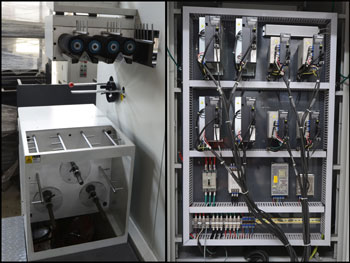

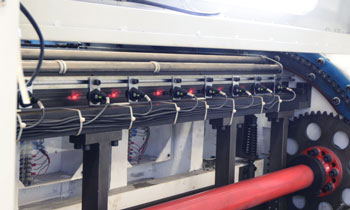

Sección de estampación en caliente:

Tableta PC industrial, entrada de datos con pantalla táctil, realiza la optimización automática del programa, ahorrando papel.
Motor importado y sistema de control, alimentación precisa de lámina.
Temperatura de ajuste independiente de 12 áreas de calentamiento, control termostático.
Sistema electrónico de control de presión, durante el bronceado, si no hay papel, no hay presión.
Dispositivo de soplado de láminas verticales y horizontales independientes.
Sistema detector de rotura de láminas en posición vertical y horizontal.
Dispositivo de reciclaje de residuos separado y caja de reciclaje.
Mecanismo de alimentación de láminas tipo extraíble, mejora la eficiencia y garantiza la seguridad.

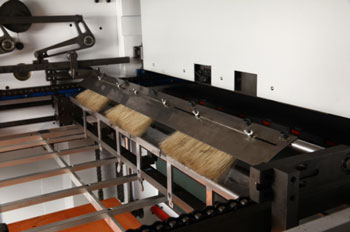

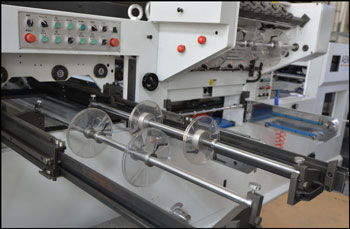

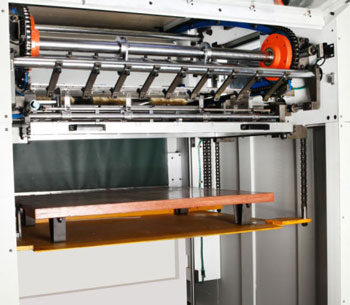

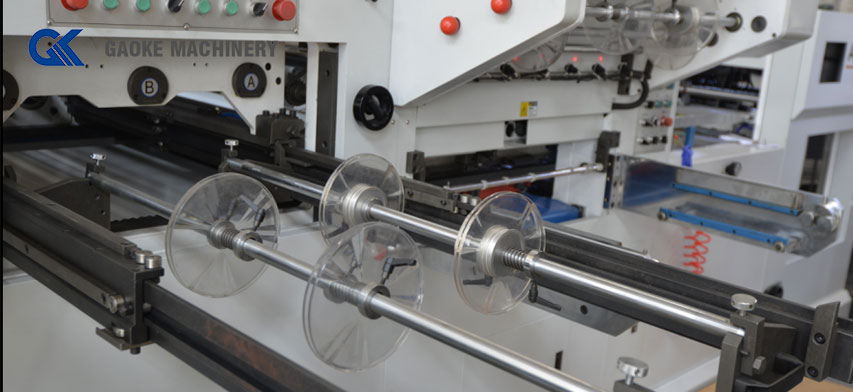

Sección de entrega

El dispositivo de alineación automática y el dispositivo de doble soplado garantizan que el papel se pueda recoger bien, ya sea grueso o delgado.
La pantalla táctil digital en la sección de entrega hace que la operación sea conveniente
Panel de control para humanos
Operación amigable.
El sensor optoelectrónico hace que la pila quede ordenada.
Sistema de control automático de elevación de entrega.
Entrega manual secundaria
Dispositivo de protección de la cadena principal.
Dispositivo para evitar retrocesos.
Dispositivo de entrega sin interrupciones
