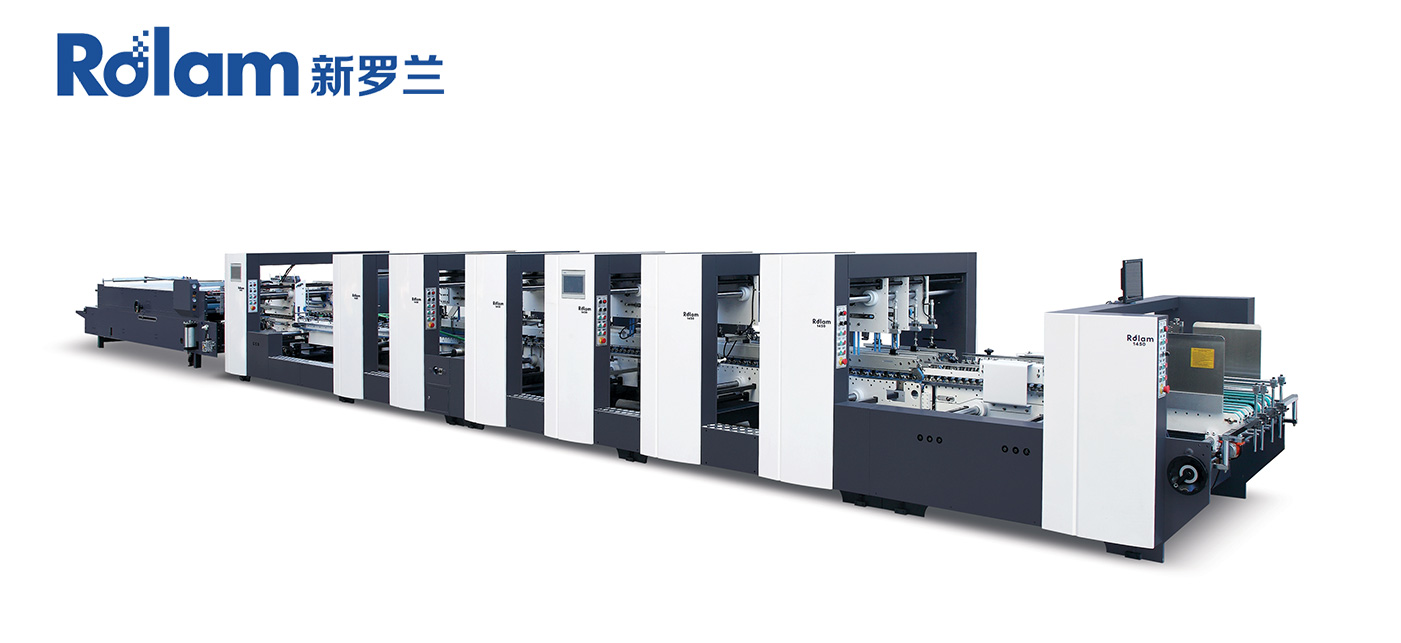

Plegadora encoladora automática de cartón corrugado de 4 y 6 esquinas, serie PCS

MODELO

1200

1450

1600

1800

Material de papel

Cartón 210-800 GSM, flauta A/B/E

Velocidad máxima

260 m/min

Grosor máximo de la caja plegada

12 milímetros

12 milímetros

12 milímetros

12 milímetros

Modo de plegado

El pliegue 1 y el pliegue 3 son 180° y 135°, el pliegue 2 y el pliegue 4 son 180°

Fuente de alimentación

3P 380V 50HZ

Ancho en blanco

1200 milímetros

1450 milímetros

1600 milímetros

1800 milímetros

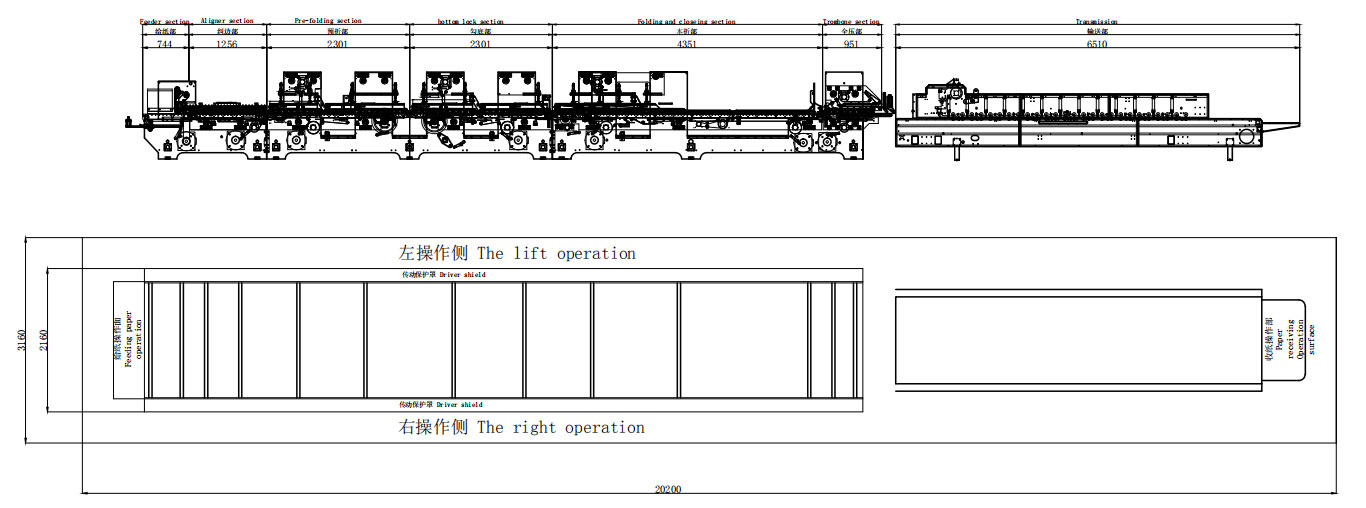

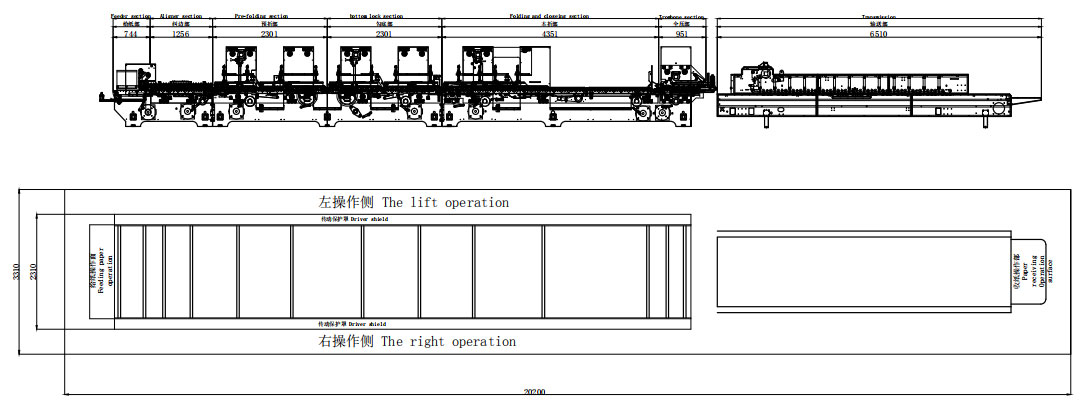

Largo X Ancho X Alto

20,5 x 1,86 x 1,7 m

20,5 x 2,14 x 1,7 m

20,5 x 2,24 x 1,7 m

20,5 x 2,49 x 1,7 m

Peso neto

11 T

12 T

13 T

14,5 toneladas

Potencia total

32 kW

32 kW

32 kW

34 kW

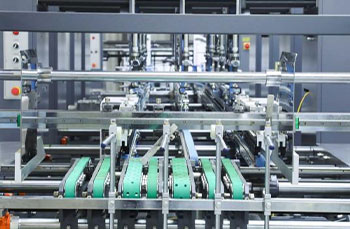

Sección de Alimentación

·Cintas de alimentación equipadas con la función de succión de aire.
·Equipado con nuevo tipo de cuchilla de alimentación.
·Con función especial de empuje de dientes
·Dispositivo de vibración coordinado con motor

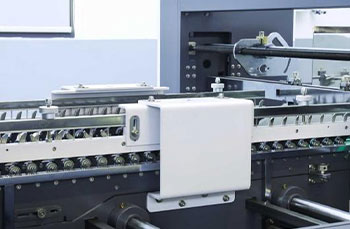

Sección del alineador

·Corrección de la alimentación del papel
·La presión de accionamiento de prensado es ajustable para adaptarse al grosor del papel.

Sección de preplegado

·Primera línea de plegado 180°, tercera línea de plegado 135° pre-plegado

Tanque de encolado inferior

·Gran volumen.
·Fácil de quitar y limpiar.

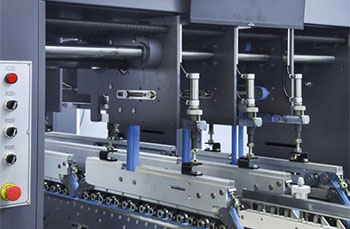

·Sistema electrónico de encolado superior mediante pistolas

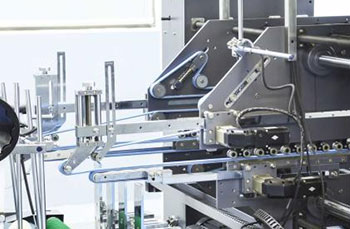

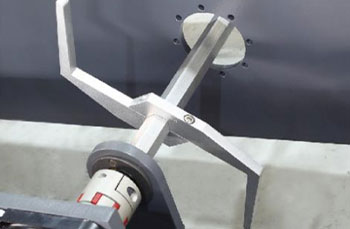

Dispositivo de 4/6 esquinas

·Sistema electrónico de plegado trasero motorizado y sin temporizador
·Tecnología de servomotor inteligente

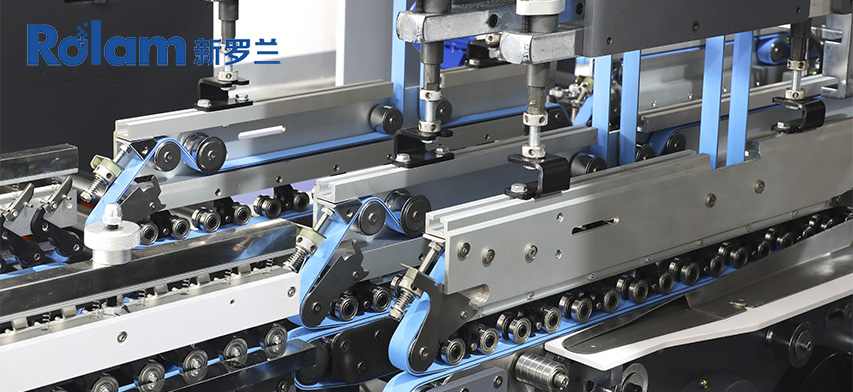

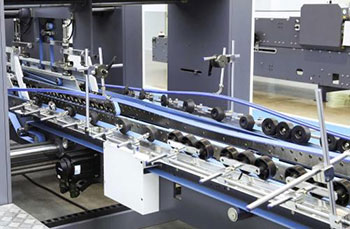

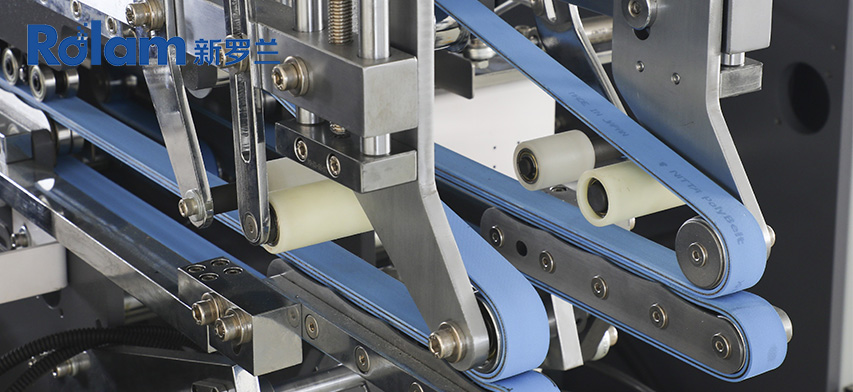

Plegado y cierre

·Equipado con dispositivo formador de cajas flexible
·La correa de presión superior adopta el accionamiento principal y el cilindro.
presión

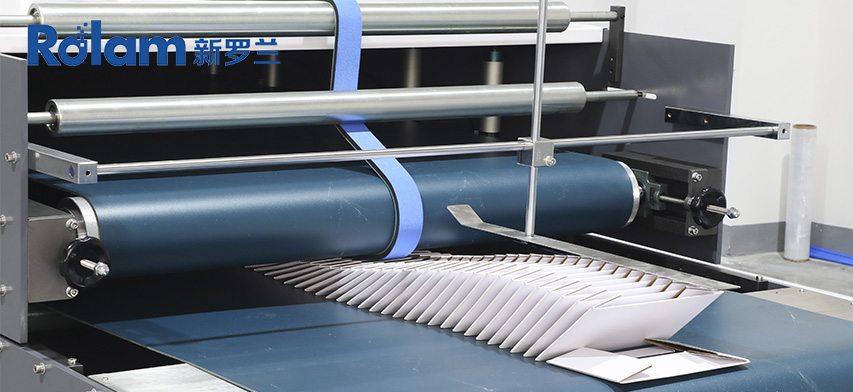

Sección de trombones

·El cinturón se puede ajustar de forma independiente.
·Ajuste la velocidad de forma independiente y retraiga la
distancia del papel
·Equipado con función de conteo fotoeléctrico electrónico,
conveniente para contar

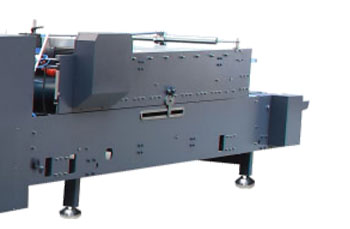

Transportador

·Tiene regulador, dispositivo de palmaditas
Puede evitar eficazmente el fenómeno de la "boca de tijera".
productos corrugados

·Adopta la función de espera
Se habilitará automáticamente cuando la sección de alimentación esté
en pausa

·Si hay un error en la unidad de recolección de papel, se detendrá automáticamente.
El trabajo de la máquina.

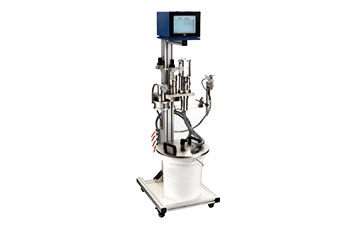

Sistema de pulverización

·Equipado con 3 armas

· Conveniente en la producción de cajas de 4/6 esquinas y
Varias cajas de formas especiales

·Pegado rápido y dimensionado con precisión

Caja de línea recta

Modo de plegado: Tres portadores

Modelo

Tipo 1200

Tipo 1450

Tipo 1600

Tipo 1800

Si+C+Re+Mi

280-1200

350-1450

350-1600

350-1800

E (Mín.)

30

30

30

30

E (Máx.)

500

500

500

700

F

100-1350

100-1350

100-1400

100-1700

G(Máx.)

1450

1450

1500

1600

Caja inferior con cierre de seguridad

Modo de plegado: Tres portadores

Modelo

Tipo 1200

Tipo 1450

Tipo 1600

Tipo 1800

Si+C+Re+Mi

280-1200

350-1450

350-1600

350-1800

E (Mín.)

30

30

30

30

E (Máx.)

500

500

500

700

F

100-1100

100-1350

100-1500

100-1700

G (Máx.)

1400

1400

1400

1600

H (mín.)

35

35

35

35

L

30-120

30-120

30-120

30-120

Caja de 4 esquinas

Modo de plegado: Tres portadores

Modelo

Tipo 1200

Tipo 1450

Tipo 1600

Tipo 1800

A+B+C

250-1000

250-1250

250-1400

250-1600

B (Mín.)

180

180

180

180

F

150-900

150-900

150-900

150-900

G (Máx.)

900

900

900

900

H (mín.)

25

25

25

25

L

30-120

30-120

30-120

30-120

Caja de 6 esquinas

Modo de plegado: Tres portadores

Modelo

Tipo 1200

Tipo 1450

Tipo 1600

Tipo 1800

A+B+C+D+E

345-1000

345-1250

345-1400

345-1600

B (Mín.)

120

120

120

120

C (mín.)

35

35

35

35

F

150-900

150-900

150-900

150-900

G (Máx.)

900

900

900

900

H (mín.)

25

25

25

25

L

30-120

30-120

30-120

30-120
